Механические компоненты

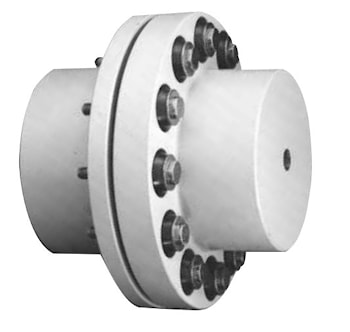

Муфта упругая втулочно-пальцевая (МУВП) – приводной элемент для передачи вращения от ведущего механизма к ведомой технологической установке. В отличие от фланцевой муфты прорезиненные пальцы МУВП делают эластичнее передачу вращения при запуске ...

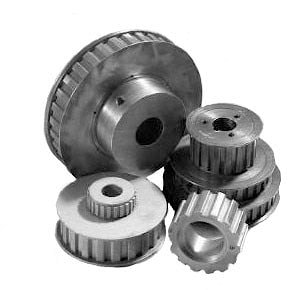

Условное обозначение шкива 48 XH 300 4 (d=30) 1) 48 – количество зубьев; 2) XH 300 – тип ремня; Шаг – 7/8’’ (22,22 мм), Ширина ремня – 76,2мм; 3) 4 - тип шкива; 4) (d=30) – посадочный диаметр. Зубчатые шкивы ...
Условное обозначение шкива 24 XH 400 1F (d=32) 1) 24 – количество зубьев; 2) XH 400 – тип ремня; Шаг – 7/8’’ (22,22 мм), Ширина ремня – 101.6мм; 3) 1F - тип шкива; 4) (d=32) – посадочный диаметр Зубчатые ...
Тип муфты D d d1 D1 D2 D3 L B B1 b c A DБ Мxn Масса, кг МЗ/МЗП Муфта МЗ-1 160 18 40 110 95 65 117 112 114 55 17 49 140 12х6 12/22 Муфта МЗ-2 182 30 50 130 110 70 147 138 142 70 75 160 12х6 16/32 Муфта МЗ-3 220 40 60 160 145 100 177 172 164 85 95 190 ...
Лепестковая муфта – соединительный элемент механических передач, включающий в себя две полумуфты , соединяемые упругими, эластичными пластинами, которые в изогнутом, дуговидном виде закреплены винтами с фланцами полумуфт. Прорезиненные части ...

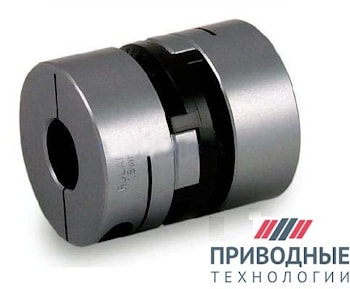

Кулачковая соединительная муфта служит для передачи: крутящего момента 3 Nm – 300 Nm и поступательного движения от ведущего вала к ведомому. Устройство муфты предполагает две полумуфты, которые взаимодействуют посредством выступов (кулачков) ...
Пример условного обозначения 29-14M-170 1F (d=35) 1) 29 – количество зубьев; 2) HTB 14M – тип ремня; Шаг – 14,0 мм), Ширина ремня – 170,0 мм; 3) 1F - тип шкива; 4) (d=35) – посадочный диаметр. Зубчатые шкивы на базе ...
Пример условного обозначения шкива: 56-14M-115 1F (d=32) 1) 56 – количество зубьев; 2) HTB 14M – тип ремня; Шаг – 14,0 мм), Ширина ремня – 115,0 мм; 3) 1F - тип шкива; 4) (d=32) – посадочный диаметр. Зубчатые шкивы на ...
Обозначение зубчатого шкива: 64-14M-85 6F (d=30) 1) 64 – количество зубьев; 2) HTB 14M – тип ремня; Шаг – 14,0 мм), Ширина ремня – 85,0 мм; 3) 6F - тип шкива; 4) (d=30) – посадочный диаметр. Зубчатые шкивы на базе ...
Условное обозначение шкива: 44-14M-40 1F (d=24) 1) 44 – количество зубьев; 2) HTB 14M – тип ремня; Шаг – 14,0 мм), Ширина ремня – 40,0 мм; 3) 1F - тип шкива; 4) (d=24) – посадочный диаметр. Зубчатые шкивы на базе ...
Условное обозначение зубчатого шкива ременной передачи: 32-14M-55 1F (d=24) 1) 32 – количество зубьев; 2) HTB 14M – тип ремня; Шаг – 14,0 мм), Ширина ремня – 55,0 мм; 3) 1F - тип шкива; 4) (d=24) – посадочный диаметр. ...
Пример условного обозначения зубчатого шкива: 72-8M-85 6F (d=20) 1) 72 – количество зубьев; 2) HTB 8M – тип ремня; Шаг – 8,0 мм), Ширина ремня – 85,0 мм; 3) 6F - тип шкива; 4) (d=20) – посадочный диаметр. Зубчатые шкивы ...
Условное обозначение шкива 90-8M-50 7 (d=15) 1) 90 – количество зубьев; 2) HTB 8M – тип ремня; Шаг – 8,0 мм), Ширина ремня – 50,0 мм; 3) 7 - тип шкива; 4) (d=15) – посадочный диаметр. Зубчатые шкивы на базе зубчатой ...
Условное обозначение шкива: 34-8M-30 1F (d=10) 1) 34 – количество зубьев; 2) HTB 8M – тип ремня; Шаг – 8,0 мм), Ширина ремня – 30,0 мм; 3) 1F - тип шкива; 4) (d=10) – посадочный диаметр. Зубчатые шкивы на базе зубчатой ...
Пример условного обозначение зубчатого шкива: 80-8M-20 3 (d=18) 1) 80 – количество зубьев; 2) HTB 8M – тип ремня; Шаг – 8,0 мм), Ширина ремня – 20,0 мм; 3) 3 - тип шкива; 4) (d=18) – посадочный диаметр. Зубчатые шкивы ...
Условное обозначение шкива 36-5M-25 1F (d=8) 1) 36 – количество зубьев; 2) HTB 5M – тип ремня; Шаг – 5,0 мм), Ширина ремня – 25,0 мм; 3) 1F - тип шкива; 4) (d=8) – посадочный диаметр. Зубчатые шкивы на базе зубчатой ...
Обозначение зубчатого шкива 72-5M-15 3 (d=8) 1) 72 – количество зубьев; 2) HTB 5M – тип ремня; Шаг – 5,0 мм), Ширина ремня – 15,0 мм; 3) 3 - тип шкива; 4) (d=8) – посадочный диаметр. Зубчатые шкивы на базе зубчатой ...
Условное обозначение шкива 16-5M-09 1F (d=6) 1) 16 – количество зубьев; 2) HTB 5M – тип ремня; Шаг – 5,0 мм), Ширина ремня – 9,0 мм; 3) 1F - тип шкива; 4) (d=6) – посадочный диаметр. Зубчатые шкивы на базе зубчатой ...
Условное обозначение зубчатого шкива ременной передачи: 21-3M-15 1F (d=6) 1) 21 – количество зубьев; 2) HTB 3M – тип ремня; Шаг – 3,0 мм), Ширина ремня – 15,0 мм; 3) 1F - тип шкива; 4) (d=6) – посадочный диаметр. ...
Пример условного обозначения зубчатого шкива 12-3M-09 0F (d=4) 1) 12 – количество зубьев; 2) HTB 3M – тип ремня; Шаг – 3,0 мм), Ширина ремня – 9,0 мм; 3) 0F - тип шкива; 4) (d=4) – посадочный диаметр. Зубчатые шкивы на ...
Условное обозначение шкива 72 XXH 500 4 (d=38) 1) 72 – количество зубьев; 2) XXH 500 – тип ремня; Шаг – 1 1/4’’ (31,75 мм), Ширина ремня – 127.0 мм; 3) 4 - тип шкива; 4) (d=38) – посадочный диаметр. Зубчатые ...
Пример условного обозначения зубчатого шкива: 40 XXH 400 4 (d=30) 1) 40 – количество зубьев; 2) XXH 400 – тип ремня; Шаг – 1 1/4’’ (31,75 мм), Ширина ремня – 101.6 мм; 3) 4 - тип шкива; 4) (d=30) – ...
Условное обозначение шкива 40 XXH 300 4 (d=28) 1) 40 – количество зубьев; 2) XXH 300 – тип ремня; Шаг – 1 1/4’’ (31,75 мм), Ширина ремня – 76.2 мм; 3) 4 - тип шкива; 4) (d=28) – посадочный диаметр. Зубчатые ...
