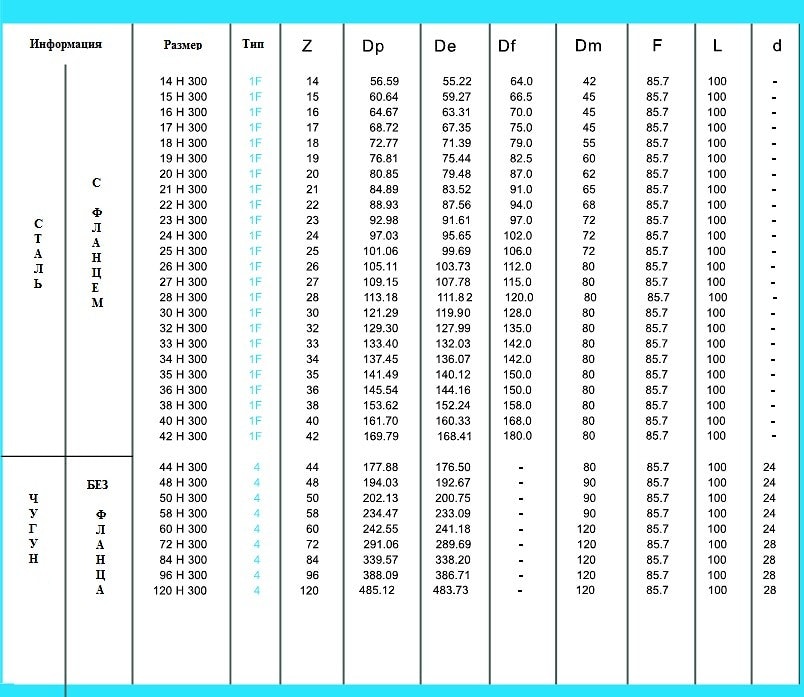

H300 Шаг - 12,7mm
Шаг - 12,7mm
Пример условного обозначения зубчатого шкива
84 H 300 4 (d=28)
1) 84 – количество зубьев;
2) H 300 – тип ремня;
Шаг – ½’’ (12.7 мм),
Ширина ремня – 76.2мм;

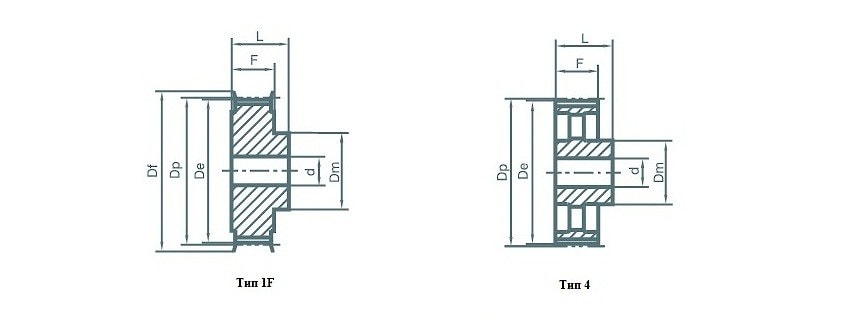

3) 4 - тип шкива;
4) (d=28) – посадочный диаметр.
Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
