H200 Шаг - 12,7mm
Шаг - 12,7mm

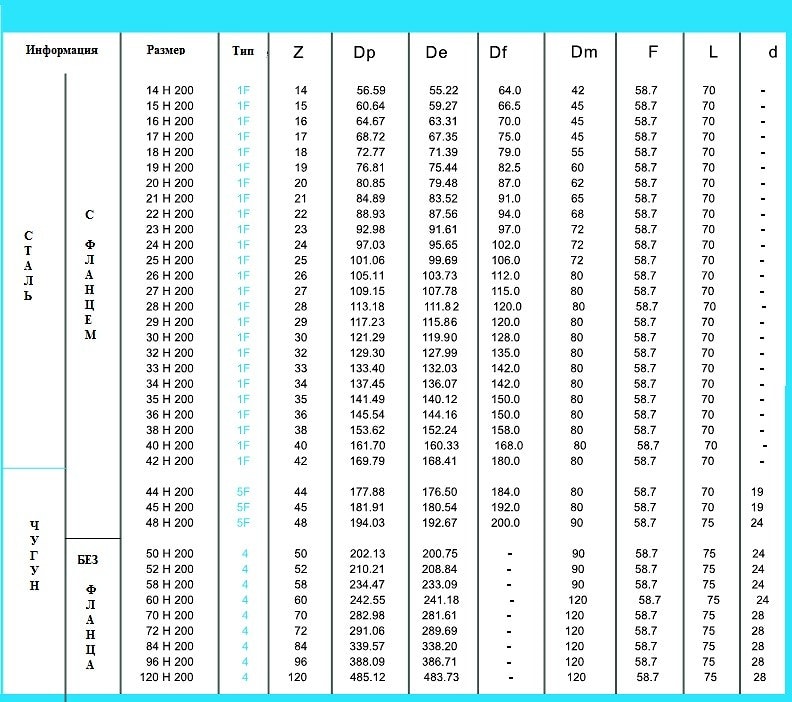

Условное обозначение шкива 19 H 200 1F (d=19)
1) 19 – количество зубьев;
2) H 200 – тип ремня;
Шаг – ½’’ (12.7 мм),
Ширина ремня – 50.8мм;

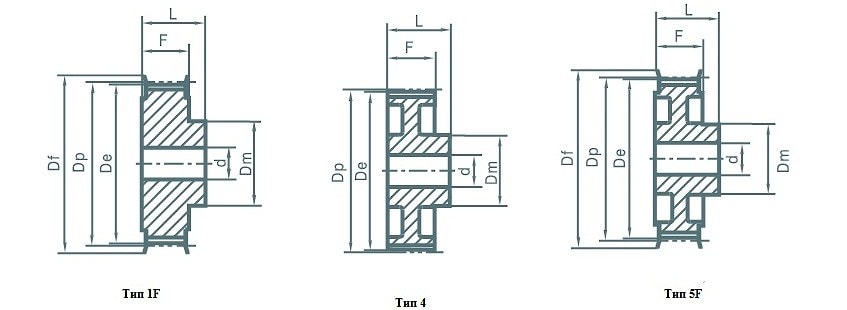

3) 1F - тип шкива;
4) (d=19) – посадочный диаметр.
Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
