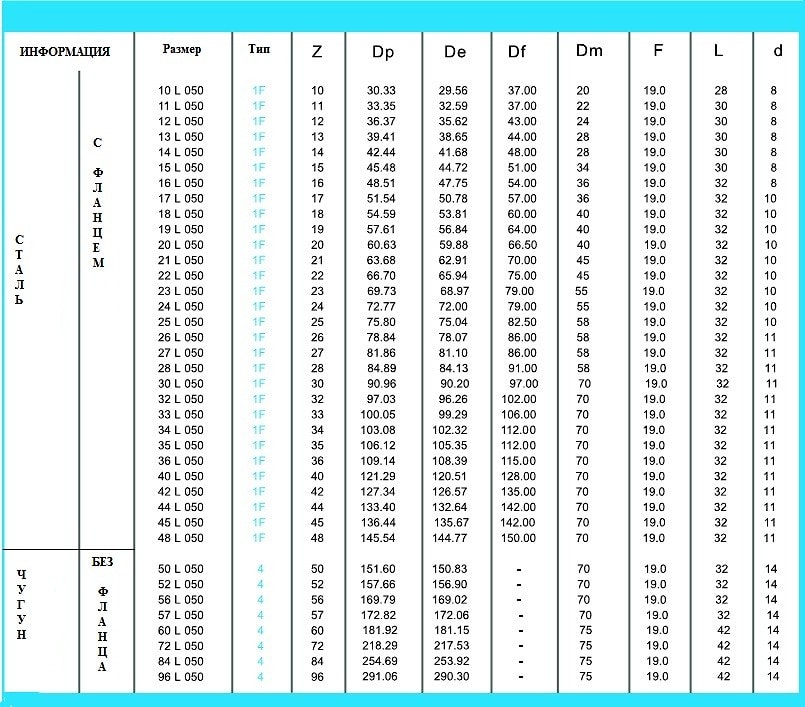

L050
Шаг - 9,525mm

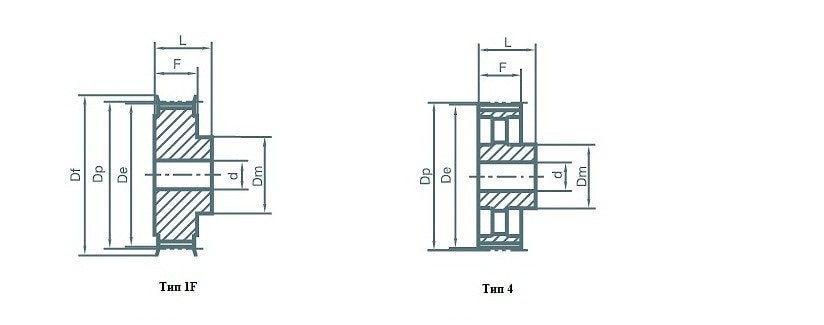

Условное обозначение зубчатого шкива:

50 L 050 4 (d=12)

1) 50 – количество зубьев;
2) L 050 – разновидность шкива,
Шаг – 3/8'' (9,525 мм),
Ширина ремня – 12,7 мм;
3) 4 - тип шкива;
4) (d=12) – посадочный диаметр.

Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
