H75
Шаг - 12,7mm

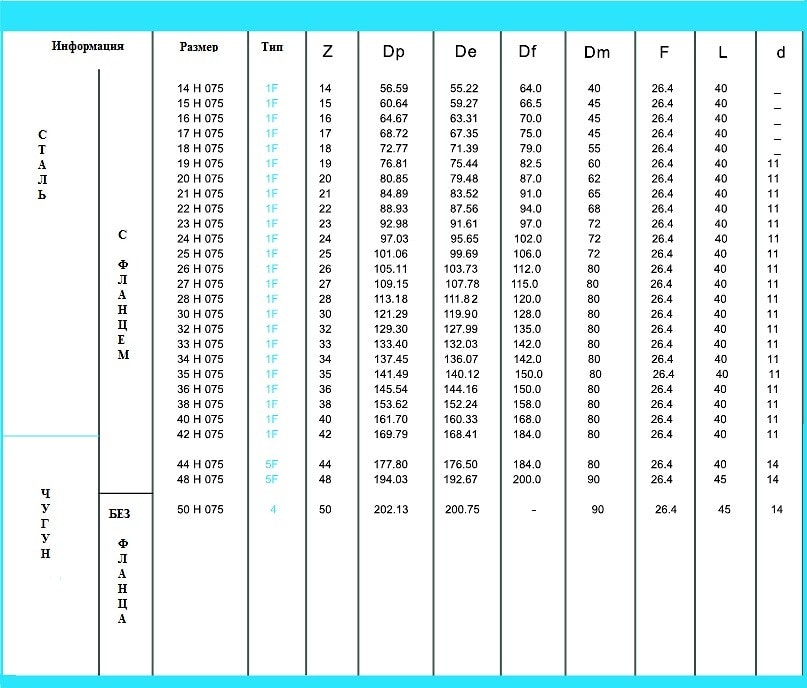

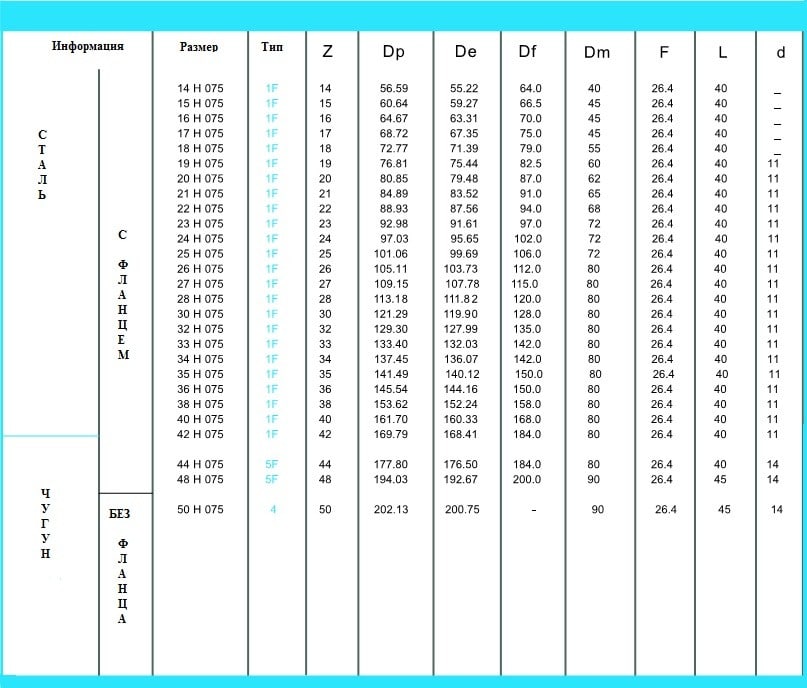

Условное обозначение шкива

44 H 075 5F (d=13)

1) 44 – количество зубьев;
2) H 075 – тип ремня;
Шаг – ½" (12.7 мм),
Ширина ремня – 19.05мм;
3) 5F - тип шкива;
4) (d=13) – посадочный диаметр.

Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
