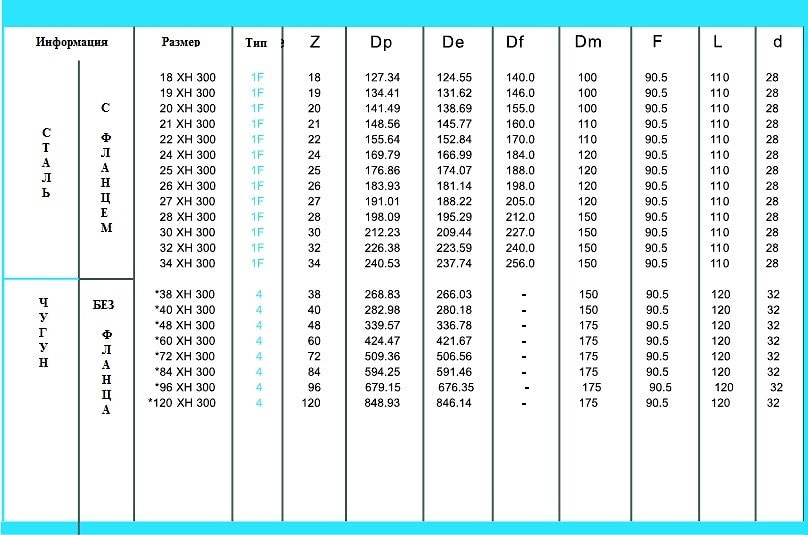

XH300 Шаг - 22,22mm
Шаг - 22,22mm
Условное обозначение шкива 48 XH 300 4 (d=30)
1) 48 – количество зубьев;
2) XH 300 – тип ремня;
Шаг – 7/8’’ (22,22 мм),
Ширина ремня – 76,2мм;

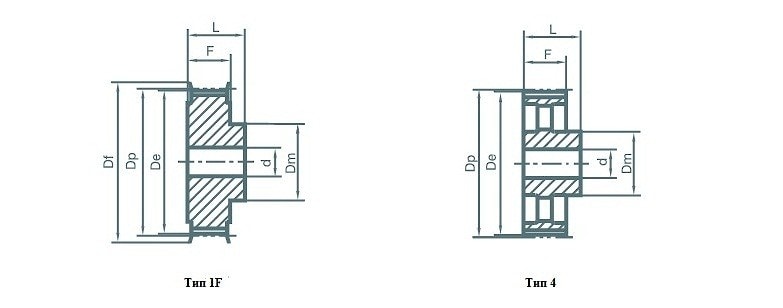

3) 4 - тип шкива;
4) (d=30) – посадочный диаметр.

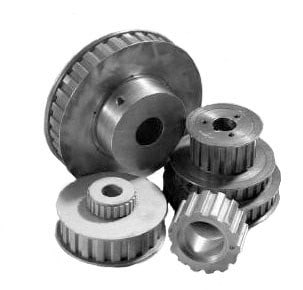

Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
