L075 Шаг - 9,525mm
Шаг - 9,525mm

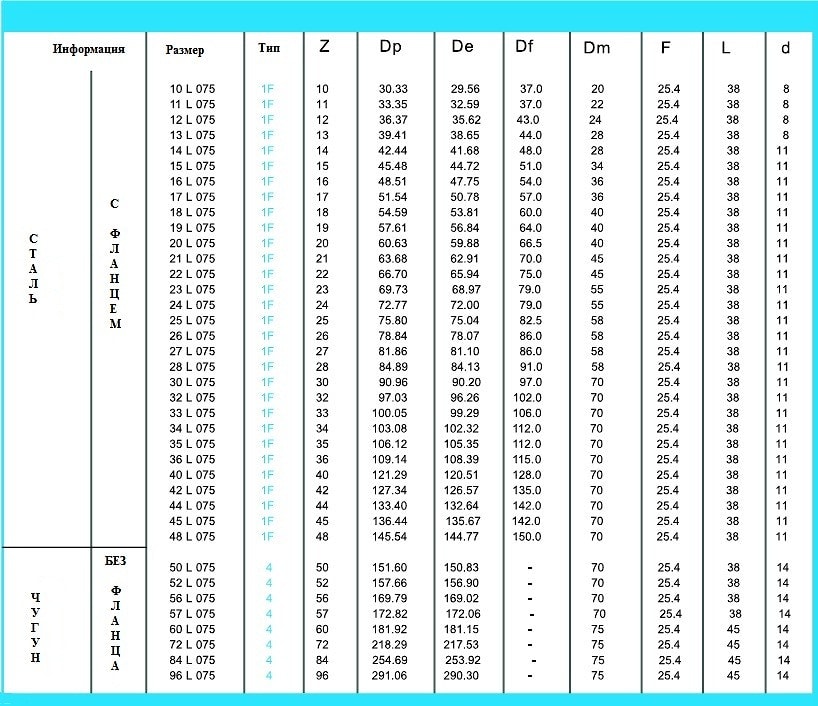

Пример условного обозначения шкива 10 L 075 1F (d=8)
1) 10 – количество зубьев;
2) L 075 – разновидность шкива,
Шаг – 3/8'' (9,525 мм),
Ширина ремня – 19,05мм;

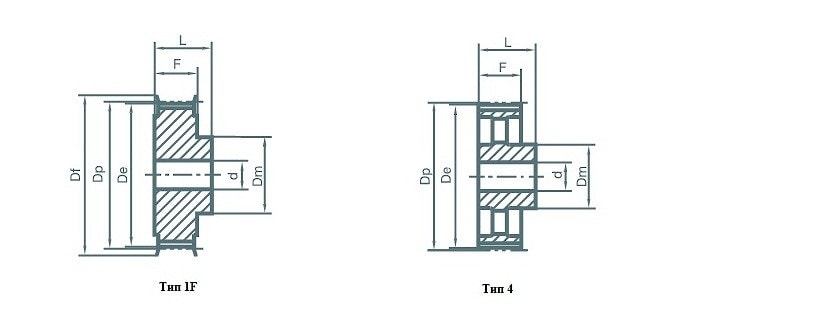

3) 1F - тип шкива;
4) (d=8) – посадочный диаметр.
Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
