MXL025 Шаг - 2,032mm
Шаг - 2,032mm

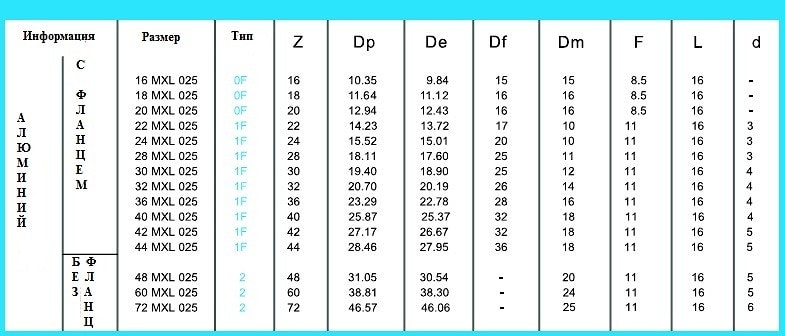

Условное обозначение шкива:
20 МХL 025 0F (d=3)
1) 20 – количество зубьев;
2) МХL 025 – тип ремня;
Материал: алюминий,
Шаг - 0,080'' (2,032 мм),
Ширина ремня - 6,35 мм;

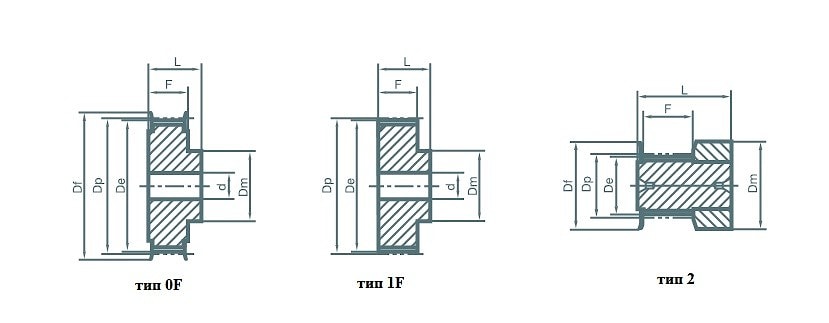

3) 0F - тип шкива;
4) (d=3) – посадочный диаметр.
Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
