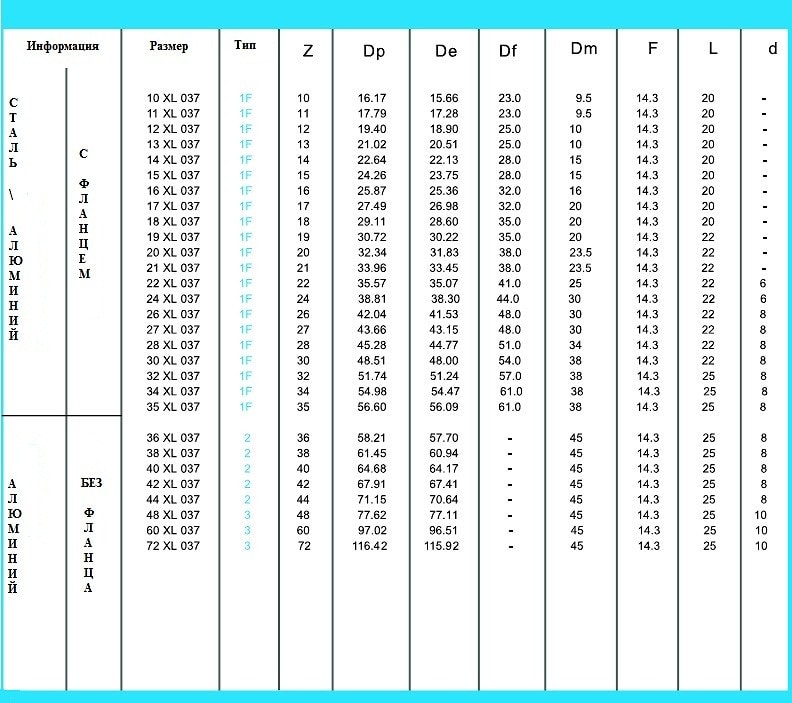

XL037 Шаг - 5,08mm
Шаг - 5,08mm
Обозначение зубчатого шкива для трапециевидной формы зуба ремня: 32 ХL 037 1F (d=8)
1) 32 – количество зубьев;
2) ХL 037 – тип ремня;
Шаг – 1/5'' (5,08 мм),
Ширина ремня – 9,52 мм;

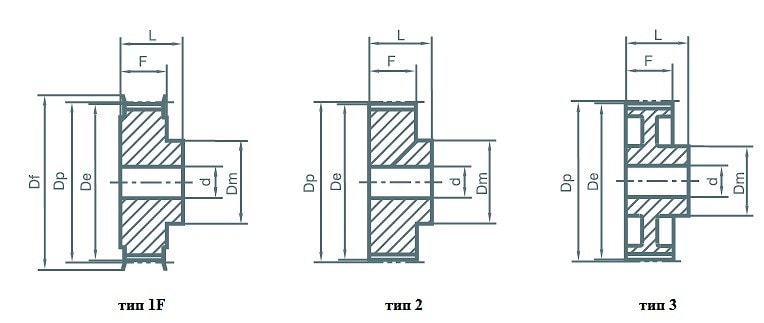

3) 1F - тип шкива;
4) (d=8) – посадочный диаметр.
Зубчатые шкивы на базе зубчатой ременной передачи (трапециевидная форма зуба ремня)
