Кулачковая муфта

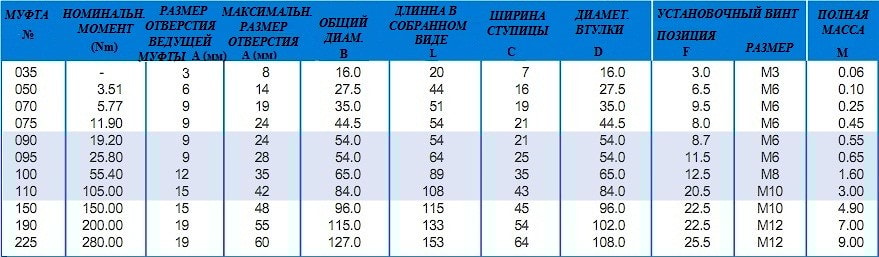

Кулачковая соединительная муфта служит для передачи: крутящего момента 3 Nm – 300 Nm и поступательного движения от ведущего вала к ведомому.

Устройство муфты предполагает две полумуфты, которые взаимодействуют посредством выступов (кулачков) на одной из полумуфт и соответственных впадин на другой из полумуфт.
Муфты бывают с кулачками прямоугольной формы – они используются только в условиях точной соосности входного и выходного валов; и трапецевидной формы - допускают использование при несимметричных расположениях валов.

Кулачковые муфты относятся к классу муфт с жестким зацеплением со всеми вытекающими последствиями. Однако, современные тенденции приводных устройств предполагают использование резиновых вставок и прокладок между кулачками муфты, что значительно расширяет эксплуатационные характеристик и сферы применения этого механизма.
