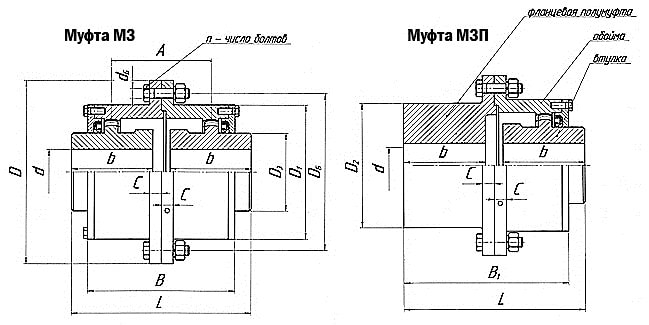

Зубчатая муфта
| Тип муфты | D | d | d1 | D1 | D2 | D3 | L | B | B1 | b | c | A | DБ | Мxn | Масса, кг МЗ/МЗП |
| Муфта МЗ-1 | 160 | 18 | 40 | 110 | 95 | 65 | 117 | 112 | 114 | 55 | 17 | 49 | 140 | 12х6 | 12/22 |
| Муфта МЗ-2 | 182 | 30 | 50 | 130 | 110 | 70 | 147 | 138 | 142 | 70 | 75 | 160 | 12х6 | 16/32 | |
| Муфта МЗ-3 | 220 | 40 | 60 | 160 | 145 | 100 | 177 | 172 | 164 | 85 | 95 | 190 | 12х8 | 30/60 | |
| Муфта МЗ-4 | 250 | 48 | 75 | 185 | 170 | 110 | 217 | 202 | 209 | 105 | 125 | 215 | 16х8 | 51/96 | |
| Муфта МЗ-5 | 290 | 45 | 90 | 210 | 190 | 130 | 242 | 226 | 234 | 115 | 23 | 145 | 250 | 16х8 | 61/124 |
| Муфта МЗ-6 | 320 | 55 | 105 | 240 | 210 | 140 | 262 | 251 | 256 | 125 | 160 | 280 | 20х6 | 81/160 | |
| Муфта МЗ-7 | 350 | 60 | 120 | 270 | 240 | 170 | 292 | 276 | 284 | 140 | 185 | 310 | 20х8 | 109/222 | |
| Муфта МЗ-8 | 380 | 75 | 140 | 300 | 270 | 190 | 332 | 301 | 316 | 160 | 210 | 340 | 146/294 | ||
| Муфта МЗ-9 | 430 | 85 | 160 | 330 | 280 | 210 | 342 | 316 | 329 | 165 | 25 | 220 | 380 | 24х8 | 176/348 |
| Муфта МЗ-10 | 490 | 105 | 180 | 390 | 320 | 260 | 372 | 349 | 360 | 180 | 245 | 440 | 24х10 | 264/528 | |
| Муфта МЗ-11 | 545 | 115 | 220 | 445 | 380 | 300 | 412 | 389 | 400 | 200 | 30 | 280 | 495 | 24х12 | 376/744 |
| Муфта МЗ-12 | 590 | 135 | 250 | 490 | 420 | 340 | 492 | 464 | 480 | 240 | 350 | 540 | 531/1040 | ||
| Муфта МЗ-13 | 684 | 155 | 280 | 555 | 480 | 380 | 537 | 499 | 520 | 260 | 35 | 375 | 624 | 38х10 | 739/1500 |
| Муфта МЗ-14 | 734 | 175 | 320 | 608 | 520 | 420 | 577 | 542 | 561 | 280 | 405 | 674 | 38х12 | 933/1248 | |
| Муфта МЗ-15 | 784 | 195 | 350 | 658 | 560 | 480 | 657 | 622 | 641 | 320 | 480 | 724 | 1288/2474 | ||
| Муфта МЗ-16 | 900 | 270 | 390 | 750 | 690 | 530 | 794 | 710 | 732 | 340 | 45 | 531 | 825 | 38х16 | 1547/2690 |
Если вы хотите купить зубчатая муфта , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
Ещё из раздела Соединительные муфты

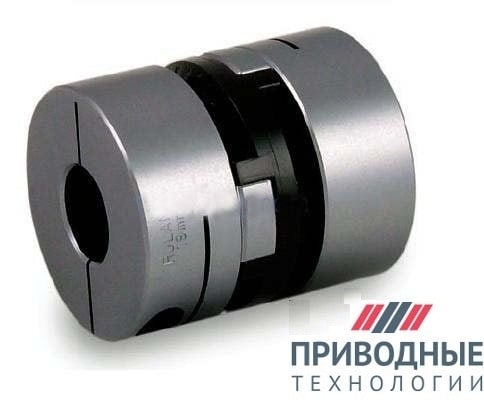

Кулачковая соединительная муфта служит для передачи: крутящего момента 3 Nm – 300 Nm и поступательного движения от ведущего вала к ведомому. Устройство муфты предполагает две полумуфты, которые взаимодействуют посредством выступов (кулачков) ...

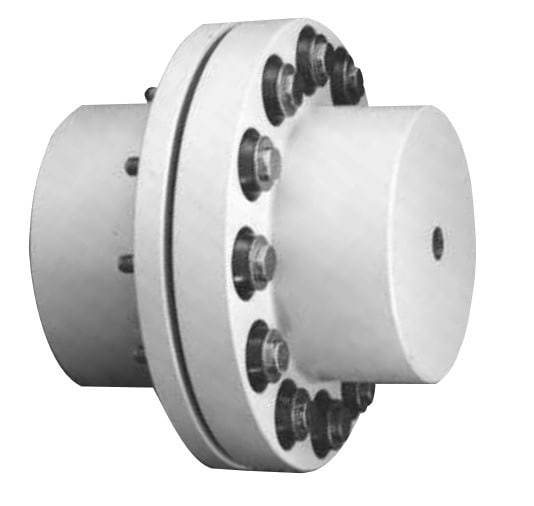

Муфта упругая втулочно-пальцевая (МУВП) – приводной элемент для передачи вращения от ведущего механизма к ведомой технологической установке. В отличие от фланцевой муфты прорезиненные пальцы МУВП делают эластичнее передачу вращения при запуске ...

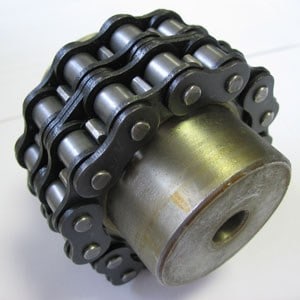

Цепная муфта Модель Макс. Крутящий момент Макс. обороты Инерция Возм. диаметры валов A d O L I S B C Max. отклонение Фикс. болт Кол-во смазки Масса Нм Об/мин. Кг*см градус кг кг 3012 190 5000 3,7 12-16 69 25 45 64,8 29,8 5,2 63 10,2 Менее 1 М6 0,10 ...
