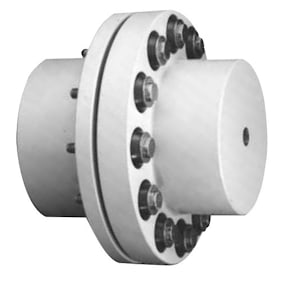

Упругая втулочно-пальцевая муфта

Муфта упругая втулочно-пальцевая (МУВП) – приводной элемент для передачи вращения от ведущего механизма к ведомой технологической установке. В отличие от фланцевой муфты прорезиненные пальцы МУВП делают эластичнее передачу вращения при запуске оборудования. Резиновые пальцы позволяют компенсировать небольшие аксиальные (на 1 – 15мм), радиальные (на 0.2 – 0.6мм) и угловые (до 30') смещения валов.

Преимущества: недорогая стоимость, надежность в работе, высокая демпфирующая и электроизоляционная способность.

Недостатки: компенсация небольших углов смещения, малая максимально допустимая частота вращения.

Условное обозначение

Опросный лист муфты

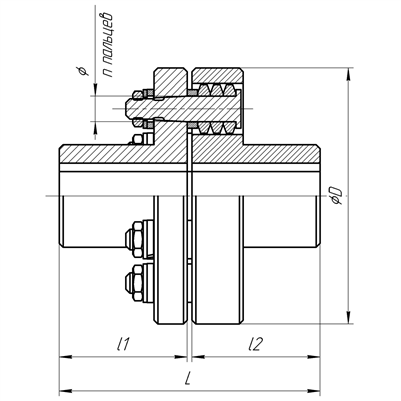

Наименование муфты		Крутящий момент	Максимально допустимая частота вращения	Максимально возможный посадочный диаметр	Наружный диаметр D	Общая длина L	Масса, не более
		Nm	Об/мин	мм	мм	Мм	кг
МУВП-1	МУВП-6.3	6.3	147	11	71	49	0.6
МУВП-2	МУВП-16	16	127	16	75	83	0.8
МУВП-3	МУВП-31.5	31.5	106	19	90	84	1.5
МУВП-4	МУВП-63	63	95	24	100	104	2
МУВП-5	МУВП-125	125	77	30	120	165	4
МУВП-6	МУВП-250	250	63	45	140	225	7
МУВП-7	МУВП-500	500	63	45	170	225	13
МУВП-8	МУВП-710	710	60	56	190	226	19
МУВП-9	МУВП-1000	1000	50	70	220	286	29
МУВП-10	МУВП-2000	2000	48	90	250	348	40
МУВП-11	МУВП-4000	4000	38	95	320	350	74
МУВП-12	МУВП-8000	8000	30	125	400	432	145
МУВП-13	МУВП-16000	16000	24	160	500	615	356
