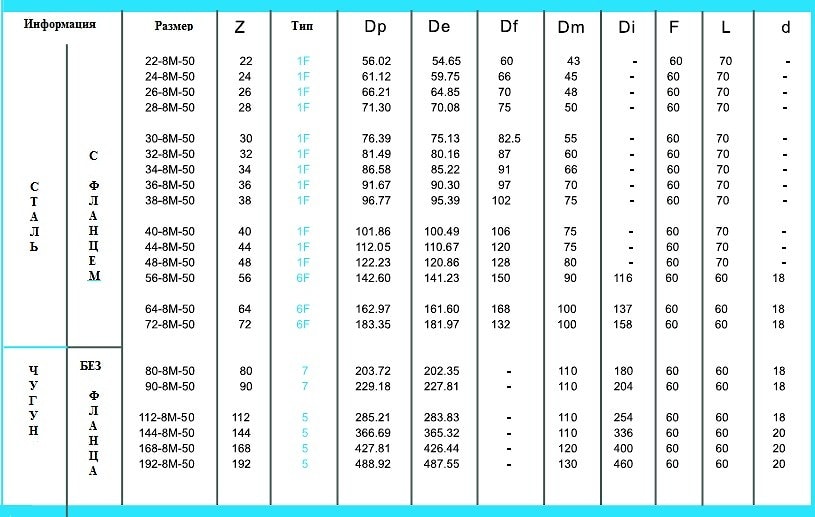

HTB 8М-50
Шаг - 8,00mm


Условное обозначение шкива

90-8M-50 7 (d=15)

1) 90 – количество зубьев;
2) HTB 8M – тип ремня;
Шаг – 8,0 мм),
Ширина ремня – 50,0 мм;

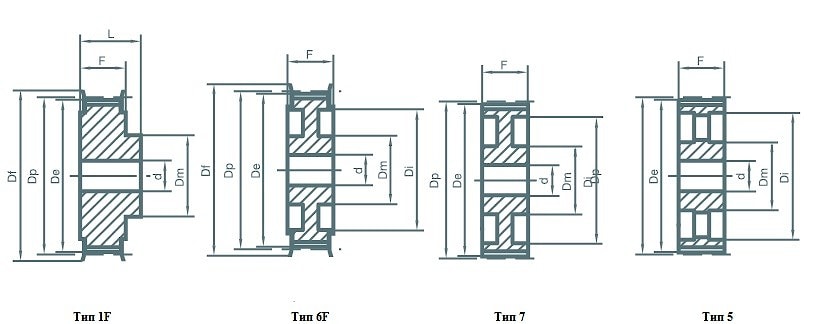

3) 7 - тип шкива;
4) (d=15) – посадочный диаметр.

Зубчатые шкивы на базе зубчатой ременной передачи (округлая форма зуба ремня)




Если вы хотите купить HTB 8М-50 , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
