HTB 3М-15
Шаг - 3,00mm

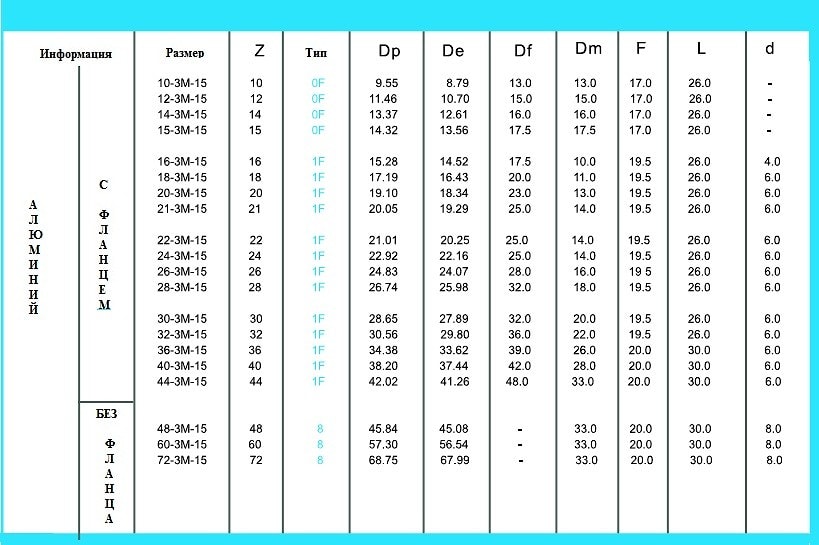

Условное обозначение зубчатого шкива ременной передачи:

21-3M-15 1F (d=6)

1) 21 – количество зубьев;
2) HTB 3M – тип ремня;
Шаг – 3,0 мм),
Ширина ремня – 15,0 мм;

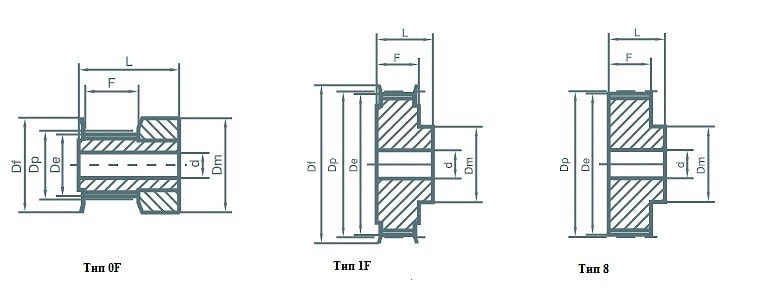

3) 1F - тип шкива;
4) (d=6) – посадочный диаметр.

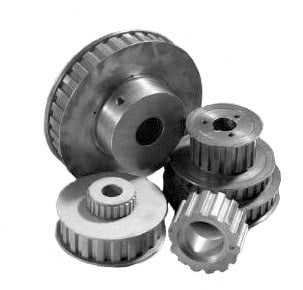

Зубчатые шкивы на базе зубчатой ременной передачи (округлая форма зуба ремня)
