Шаговые приводы

Шаговые приводы – относятся к классу синхронных бесщеточных приводов постоянного тока без обратной связи, обладающих несколькими обмотками статора, при подаче токов на которые можно фиксировать положения ротора в том или ином положении. При последовательной их активации достигаются: точное вращение выходного вала, прецизионное регулирование направления, необходимые ускорения и т.д
Главной особенностью шагового двигателя является его способность продолжительно эксплуатироваться на низких скоростях, при сохранении довольно высокого крутящего момента. В ходе эволюции наибольшую популярность приобрели двухфазные гибридные приводы, т.е приводы сочетающие в себе лучшие характеристики от ШД с магнитным ротором и ШД с переменным магнитным сопротивлением. Стандартное шаговое позиционирование - 1,80/мин и 0,90/мин. Иногда в тонких механических системах даже при минимально заданных угловых смещениях появляются неприемлемые вибрации, толчки в работе и, следовательно, потеря момента. Избежать таких проблем удается: либо увеличением фаз в работе мотора, либо дроблением шага. Микрошаговый режим базируется на независимом управлении подаваемых токов на обмотки ШД, управляя отношением токов, имеется возможность фиксировать ротор в половинчатом положении между шагами. Дробление шага позволяет получить плавность хода, увеличить эффективность ШД.
Предлагаем шаговые двигатели стандартов NEMA8 , NEMA11 , NEMA14 , NEMA16 , NEMA17 , NEMA23 , NEMA24 , NEMA34 , NEMA 42, NEMA52 .
Преимущества шаговых моторов:

1. – Точность и гибкое управление вращательных движений;
2. – Сохранения высокого крутящего момента на невысоких скоростях;
3. – Отсутствие элементов обратной связи , что существенно снижает стоимость электропривода;
4. – Компактность и универсальность.

Недостатки шаговых моторов:

1. – Небольшие выходные мощности шаговых приводов;
2. – Управление шаговыми двигателями происходит в связке с отдельным электронным устройством (драйвером или др.);
3. – При длительной эксплуатации происходит потеря точности позиционирования, из-за механического износа деталей.
подробнее

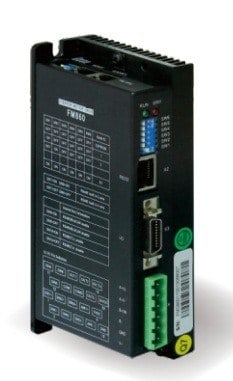

    Для создания промышленных сетей, объединения применяемых шаговых двигателей в единую систему автоматизиционного процесса используют полевую шину FM860. Полевая шина укомплектована: 1) шестью цифровыми входными каналов, 3 канала, напряжение 5 ~ 24V ...
    подробнее
      Двухфазный гибридный шаговый двигатель 130 серии - 2S130Y063R8 , 2S130Q-039M0 - эргономичный, высокоэффективный и надежный привод, предназначенный для устойчивой работы в самых неблагоприятных условиях. Размерность шага - 1,8 градуса. Крутящий ...
      подробнее
        Шаговый двигатель стандарта Nema42 следующих марок 2S110Q-054K1 , 2S110Q-047F0 , 2S110Q-03999 - высокотехнологичный , универсальный, компактный привод используется для точного позиционирования вращательного движения. Номинальный момент - 11,7 Нм , ...
        подробнее
          Трехфазный шаговый двигатель 85 серии представлены моделями 3S85Q-04097 и 3S85Q-04067. Шаговая размерность - 1.2 0 . Моменты удержания - 2Нм и 4Нм. Высокая эффективность, технологии энергосбережения, компактная структура моторов - достоинства, ...
          подробнее
            Трехфазные шаговые двигатели 3S57Q-04079 , 3S57Q-04056 и 3S57Q-04042 - высокотехнологичные приводные решения, обладающие универсальностью, компактностью и высокой степенью эффектоотдачи. Номинальная размерность шага - 1.2 0 Момент на выходном валу ...
            подробнее
              Шаговый двигатель 86 серии 2S86Q-051F6 , 2S86Q-030B8 , 2S86Q-03080 и 2S86Q-01865 - гибридный , 2-х фазный , экономичный , высокотехнологичный электропривод с шагом 1.8 0 , номинальным крутящим моментом 3,0 Нм - 13,0 Нм. Рекомендуемые драйверы для ...
              подробнее
                Шаговые двигатели 56 серии стандарта NEMA23 - 2S56Q-030В5 , 2S56Q-02976 , 2S56Q-02054 , 2S56Q-02741 обладают повышенной эффективностью, непререкаемым качеством, минимальными размерами. Размерность шага - 1.8 0. Момент удержания, в зависимости от ...
                подробнее
                  Драйвер 3M2280N относится к классу управляющих элементов к шаговым двигателям трехфазной конструкции. Уникальное предложение для рынка соответствующих устройств, высокая производительность, функциональность, простота в эксплуатации, рациональная ...
                  подробнее
                    Эффективность, функциональность и простота электронного драйвера 3M880N предназначенного для эксплуатации с трехфазными шаговыми моторами, включает в себя следующие функции: автоматическое параметрическое регулирование ( для обеспечения оптимальной ...
                    подробнее
                      Драйвер 3M458 предусматривает использование с трехфазными шаговыми двигателям , м аксимальное допустимое напряжение 40 В постоянного тока. Постоянный режим токов для привода взят с максимальной загрузкой фазы 5.8 А, совместим с 3-х фазными шаговыми ...
                      подробнее
                        Высокопроизводительный, многофункциональный, простой в эксплуатации драйвер к двухфазным шаговым двигателем 2M2280N . Для обеспечения оптимальной производительности двигателя в драйвере предусмотрено автоматическое параметрическое регулирование. ...
                        подробнее
                          Производительность, функциональность, простота в эксплуатации и разумная цена - достоинства драйвера 2M1180N к шаговым моторам 2-х фазным, биполярным и микрошаговым. Обеспечение оптимальной производительности двигателя достигается за счет ...
                          подробнее
                            Достоинства драйвера 2М880N к двухфазным биполярным шаговым двигателям - это высокая производительность, всецелая многофункциональность, простота в запуске, в опциях, в эксплуатации, рациональная цена. Драйвер оснащен автоматическим параметрическим ...
                            подробнее
                              Наиболее популярной моделью драйвера для двухфазных гибридных шаговых двигателей 56-ой и 86-ой величины - является драйвер 2M530 . Биполярный драйвер предназначен для эксплуатации в микро шаговых режимах эксплуатации, с максимально подаваемым ...
                              подробнее
                                Шаговый двигатель 42 серии — 2S42Q-03848 и 2S42Q-02940, со значением шага в 1,8 градуса. Компактное исполнение , повышенная эффективность, высокий рабочий момент. Рекомендуемые драйверы для шаговых двигателей 2S42Q-03848 и 2S42Q-02940: 2М412 ...
                                подробнее
                                  Драйвер 2М420 используется для управления двухфазными шаговыми двигателями, максимально допустимое напряжение 40В; токи, подаваемые на фазу, до не превышают значений - 2,5А. Отмечаем полную совместимость драйвера с любыми 2-х фазными гибридными ...
                                  подробнее
                                    Драйвер 2М412 предназначен для эксплуатации с двухфазными шаговыми моторами, гибридной конструкции, реализована функция точного микро размерного дробления шага и т.д. причем напряжение питания - 40В; сила тока, подаваемого на фазу - 1,2А; напряжение ...
                                    подробнее
