Гибридный шаговый двигатель 110мм NEMA42

Момент удержания - 11.7Nm , 21.0Nm и 30,0Nm

Шаг - 1.8 , Двухфазный

Шаговый двигатель стандарта Nema42 следующих марок 2S110Q-054K1 , 2S110Q-047F0 , 2S110Q-03999 - высокотехнологичный , универсальный, компактный привод используется для точного позиционирования вращательного движения. Номинальный момент - 11,7 Нм , 21,0 Нм и 30,0 Нм. Размерность шага - 1.8⁰

Рекомендуемые драйверы для применения с двигателями 2S110Q-054K1 , 2S110Q-047F0 ,2S110Q-03999: 2М1180 и 2М2280 .
Для создания промышленных сетей стоит использовать полевую шину: FM860.
Рекомендуемые редукторы (для увеличение значение получаемого момента, для достижения большей плавности хода): прецизионные редукторы.

Условное обозначение шагового двигателя
Подключение шагового двигателя

Техническая спецификация	2S110Q-054K1	2S110Q-047F0	2S110Q-03999
Параметр	Значение
Шаг	1.80 (+/-5%)	1.80 (+/-5%)	1.80 (+/-5%)
Ток на фазе	8.0А	6.5А	5.5A
Удерживаемый момент	30Nm	21Nm	11.7Nm
Амортизирующий момент	0.75Nm	0.59Nm	0.3Nm
Сопротивление обмоток	0.7Ом (+/-10%)	0.7Ом(+/-15%)	0.7Ом (+/-15%)
Индуктивность обмоток	11(+/-20%)mH	12.8(+/-20%)mH	9.8(+/-20%)mH
Момент инерции	16.2кг*см2	10.9кг*см2	5.5кг*см2
Длина мотора (L)	201мм	150мм	99мм
Количество выведенных проводов	4
Класс изоляции	В
Удерживаемое напряжение	1200V AC 1S 5мА
Допустимые аксиальные нагрузки	60N
Допустимые радиальные нагрузки	220N
Температуры эксплуатации	-200С - +500С
Сопротивление изоляции	Минимум 100МОм при 500V DC
Вес	11.7кг	8.4кг	5.0кг
Стартовая частота без нагрузок	4.8КГц	4.5КГц	5.2KГц

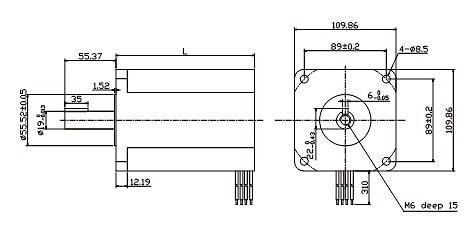

Размеры устройства

Шаговые двигатели 2S110Q-054K1 , 2S110Q-047F0 и 2S110Q-03999 - полные аналоги шагового мотора 110BYGH.
