Драйвер 2M2280N
2-х фазный, биполярный, микрошаговый


Высокопроизводительный, многофункциональный, простой в эксплуатации драйвер к двухфазным шаговым двигателем 2M2280N. Для обеспечения оптимальной производительности двигателя в драйвере предусмотрено автоматическое параметрическое регулирование. Помимо этого драйвер оснащен множеством полезных функций. Так, отмечаем, поддержку функции тестирования двигателя, поддержку функции запоминания (выделим, запись последней позиции ротора перед отключением, исключение проворотов ротора при повторном включении и т.д.), поддержку функции сглаживания (есть возможность, компенсировать входной импульс, сделать работу двигателя максимально бесступенчатой и равномерной), поддержку автоматической функции "half current" в статическом состоянии
(обеспечивает эффективное потребление, оберегает устройство от перегрева).
Технология автоматического дробления шага обеспечивает оптимальную работу двигателя при сверх дроблении.
Аварийное срабатывание сигнала на входе – при достижении импульсной частоты 400KHz.
Драйвер используется с шаговыми двигателями: 2S110Q-03999 , 2S110Q-047F0 , 2S110Q-054K1 , 2S130Y-039M0 , 2S130Y-063R8 .

Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя

Технические параметры
ПараметрЗначение
Рабочее напряжение220V AC +/- 15% (50Гц) 187~ 253V AC
Защита перенапряженияПри 395V DC
Защита падения напряженияПри 200V DC
Температура перегрева>80C (или уровень, допускаемый
термистром)
Выходные токи (А)4.5A, 5A, 5.5A, 6A, 6.5A, 7A, 7.5A, 8A
Дробление шага2/4/5/8/10/16/20/25/32/40/50/64/100
/128
Адаптация к моторам56-ой, 86-ой, 110-ой высоты 2-х
фазных гибридных ШД
Входной сигналPLS(CW) DIR(CCW) A/B, FREE;
Диапазон токов 6~16mA
Выходной сигналERR, открытый коллекторный,
максимальные токи 20мА
Контрольный сигналPLS+ DIR; CW/CCW, A+B
ЗащитаОт перенапряжений, падения напряжения
короткого замыкания, перегрева
ОхлаждениеЕстественное
Рабочая средаПредостерегать от попаданий
металлической стружки
Влажность среды<85% PH
Температура среды0C~ +40C
Хранение-200С ~ +700С
Вес1,5кг
Габариты201х147х66 мм
Степень защитыIP20

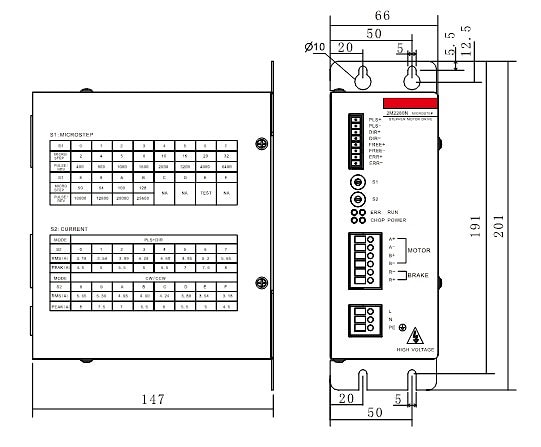

Размеры устройства .
