Драйвер 3M458 3-х фазный
3-х фазный
Постоянный режим токов для привода взят с максимальной загрузкой фазы 5.8 А, совместим с 3-х фазными шаговыми двигателями 57-ой и 85-й величины.
Максимальное дробление более 10000 шагов за оборот. Функция дробления устанавливается DIP переключателем.
Также напряжение на фазу может регулироваться DIP-переключателем в зависимости от спецификации используемого мотора. DIP-переключатель используется для установки функции «half current», обеспечивая эффективные режимы потребления, оберегая устройство от перегрева;
Поддержка функции «автономной работы привода».
Драйвер эксплуатируется с моторами: 3S57Q-04042 , 3S57Q-04056 , 3S57Q-04079 , 3S85Q-04067 и 3S85Q-04097 .
Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя
| Технические параметры | |
| Параметр | Значение |
| Напряжение | 12 ~ 40V DC |
| Ток на фазе | 3 ~ 5.8A |
| Ток сигнала на входе | 6 ~ 16mA |
| Охлаждение | Естественное |
| Рабочие среда | Исключить попадание эрозивных газов, масла, металлической стружки |
| Температуры | -100С ~ +450С |
| Влажность | <85% |
| Вес | 0,7кг. |

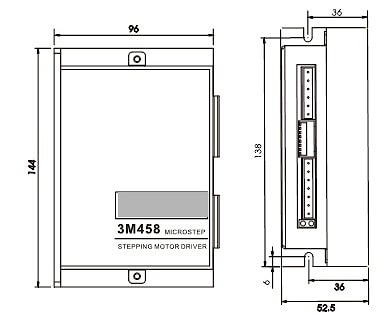

| Размеры устройства . |
 |
