Драйвер 2М880N

2-х фазный, биполярный, микрошаговый

Достоинства драйвера 2М880N к двухфазным биполярным шаговым двигателям - это высокая производительность, всецелая многофункциональность, простота в запуске, в опциях, в эксплуатации, рациональная цена.
Драйвер оснащен автоматическим параметрическим регулированием, что обеспечивает оптимальную производительность и эффективность шагового мотора. Драйвер поддерживает функции тестирования двигателя, функции запоминания: запись последней позиции ротора перед отключением, исключение проворотов ротора при повторном включении. Благодаря функции сглаживания, есть возможность, компенсировать входной импульс, сделать работу двигателя бесступенчатой и равномерной. Функция "half current", устанавливаемая DIP-переключателем, обеспечивает эффективное потребление токов, оберегает устройство от перегрева.
Технология автоматического дробления шага обеспечивает оптимальную работу двигателя при сверхдроблении шага. Аварийное срабатывание «ERR –сигнал» для максимальных токов - 20мА.
Аварийное срабатывание сигнал на входе – при импульсной частоте 400KHz.
Предназначен для управления следующими шаговыми двигателями: 2S56Q-02054,
2S56Q-02976 , 2S56Q-030B5 , 2S86Q-01865 , 2S86Q-03080 , 2S86Q-030B8,
2S86Q-051F6 , 2S86Q-03865 , 2S86Q-05180 и 2S86Q-069B8.

Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя

Технические параметры
Параметр	Значение
Рабочее напряжение	24~70V DC
Защита перенапряжения	85V
Защита падения напряжения	15V
Температура перегрева	>80C (или уровень, допускаемый термистром)
Выходные токи (А)	2,4/2,8/3,2/3,6/4,0/4,4/4,8/5,2/5,6/ 6,0/6,4/6,8/7,2/7,6/8,0
Дробление шага	2/4/5/8/10/16/20/25/32/40/50/64/100 /128/200/256
Адаптация к моторам	56-ой~86-ой высоты 2-ух фазных гибридных ШД
Входной сигнал	PLS(CW) DIR(CCW) A/B, FREE; Диапазон токов 6~16mA
Выходной сигнал	ERR, открытый коллекторный, максимальные токи 20мА
Контрольный сигнал	PLS+ DIR; CW/CCW, A+B
Защита	От перенапряжений, падения напряжения короткого замыкания, перегрева
Охлаждение	Естественное
Рабочая среда	Предостерегать от попаданий металлической стружки
Влажность среды	<85% PH
Температура среды	0C~ +40C
Хранение	-200С ~ +700С
Вес	0,71кг
Габариты	140х96х52,5 мм
Степень защиты	IP20

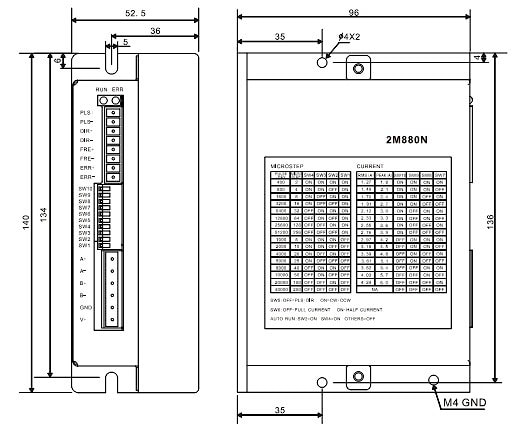

Размеры устройства
