Гибридный шаговый двигатель 56мм NEMA23

Момент удержания - 0.5Nm, 0.9Nm, 1.5Nm и 2.5Nm

Шаг - 1.8 , Двухфазный

Шаговые двигатели 56 серии стандарта NEMA23 - 2S56Q-030В5 , 2S56Q-02976 , 2S56Q-02054 , 2S56Q-02741 обладают повышенной эффективностью, непререкаемым качеством, минимальными размерами. Размерность шага - 1.8^0.
Момент удержания, в зависимости от конструкции: 0,5Нм - 2,5Нм.

Рекомендуемые драйверы для двигателя 2S56Q-02741: 2М420 и 2М530.
С двигателями 2S56Q-02976 , 2S56Q-02054 применяют драйверы: 2М530 и 2М880N.
С мотором 2S56Q-030В5 следует использовать: 2М880N и 2М1180N (в частных случаях).
Для создания промышленных сетей обратитесь к полевой шине FM860.
Для получения большего крутящего момента, а также для повышения плавности хода привода - шаговые моторы агрегатируют с прецизионными редукторами.

Условное обозначение шагового двигателя
Подключение шагового двигателя

Техническая спецификация	2S56Q-030В5	2S56Q-02976	2S56Q-02054	2S56Q-02741
Параметр	Значение
Шаг	1,80 (+/-5%)	1,80 (+/-5%)	1,80 (+/-5%)	1,80 (+/-5%)
Ток на фазе	6.0А	3.0А	3.0A	1.5A
Удерживающий момент	2.5Nm	1.5Nm	0.9Nm	0.5Nm
Амортизирующий момент	0.12Nm	0.07Nm	0.04Nm	0.05Nm
Сопротивление обмоток	0.5Ом (+/-10%)	0.9Ом(+/-15%)	0.6Ом (+/-15%)	1.8Ом(+/-10%)
Индуктивность обмоток	1.8(+/-20%)mH	3.4(+/-20%)mH	2.5(+/-20%)mH	4.1(+/-20%)mH
Момент инерции	0.75кг*см2	0,46кг*см2	0.26кг*см2	0,14кг*см2
Длина мотора (L)	111мм	76мм	54мм	41мм
Количество проводов питания	4
Класс изоляции	B
Удерживаемое напряжение	600V AC 1S 5мА
Допустимые аксиальные нагрузки	15N
Допустимые радиальные нагрузки	75N
Температура	-200С - +500С
Сопротивление изоляции	Минимум 100МОм при 500V DC
Вес	1.5кг	1.0кг	0.6кг	0.42кг
Длинна проводов	300(+/-10)мм
Частота без нагрузок	5.3КГц	8.8КГц	8.9KГц	9.8KГц

<a<br="">

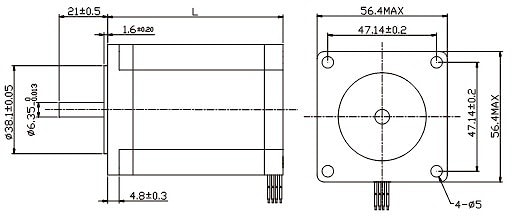

Размеры устройства

Шаговые данные двигатели 2S56Q-030В5 , 2S56Q-02976 , 2S56Q-02054 и 2S56Q-02741 являются полными аналогами двигателей 57BYG , 57BYGH , 57BYGHM .</a<br="">
