Гибридный шаговый двигатель 86мм NEMA34

Момент удержания - 3.1Nm , 4.5Nm , 8.5Nm и 12.8Nm

Шаг - 1.8 , Двухфазный

Шаговый двигатель 86 серии 2S86Q-051F6 , 2S86Q-030B8 , 2S86Q-03080 и 2S86Q-01865 - гибридный , 2-х фазный , экономичный , высокотехнологичный электропривод с шагом 1.8⁰ , номинальным крутящим моментом 3,0 Нм - 13,0 Нм.

Рекомендуемые драйверы для двигателей 2S86Q-051F6 , 2S86Q-030B8 , 2S86Q-03080 и 2S86Q-01865 : 2М880N , 2M1180N.

Рекомендуется использовать полевую шину: FM860.

Рекомендуемые редукторы: прецизионные редукторы.

Условное обозначение шагового двигателя
Подключение шагового двигателя

Техническая спецификация	2S86Q-051F6	2S86Q-030B8	2S86Q-03080	2S86Q-01865
Параметр	Значение
Шаг	1.80 (+/-5%)	1.80 (+/-5%)	1.80 (+/-5%)	1.80 (+/-5%)
Ток на фазе	6.0А
Удерживающий момент	12.8Nm	8.5Nm	4.5Nm	3.1Nm
Амортизирующий момент	0.36Nm	0.24Nm	0.12Nm	0.08Nm
Сопротивление обмоток	0.85Ом (+/-10%)	0.6Ом(+/-15%)	0.4Ом (+/-15%)	0.3Ом(+/-10%)
Индуктивность обмоток	10(+/-20%)mH	6(+/-20%)mH	3.5(+/-20%)mH	1.7(+/-20%)mH
Момент инерции	4.0кг*см2	3.4кг*см2	1.4кг*см2	1.0кг*см2
Длина мотора (L)	156мм	118мм	80мм	65мм
Количество проводов питания	4
Класс изоляции	B
Удерживаемое напряжение	1200V AC 1S 5мА
Допустимые аксиальные нагрузки	60N
Допустимые радиальные нагрузки	220N
Температура	-200С - +500С
Сопротивление изоляции	Минимум 100МОм при 500V DC
Вес	5.3кг	3.7кг	2.3кг	1.7кг
Длинна проводов	300(+/-10)мм
Частота без нагрузок	5.8КГц	10КГц	9.1KГц	10KГц

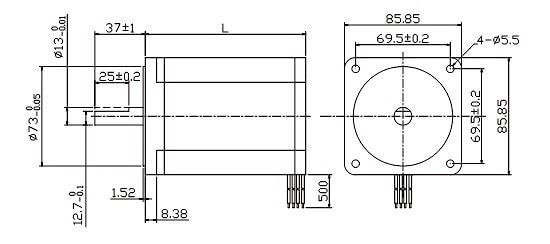

Размеры устройства

Шаговые двигатели 2S86Q-051F6 , 2S86Q-030B8 , 2S86Q-03080 и 2S86Q-01865 являются полными аналогами двигателей 85BYGH , 85BYGH350 , 86BYGH , 86BYGX .
