Драйвер 2M1180N

2-х фазный, биполярный, микрошаговый

Производительность, функциональность, простота в эксплуатации и разумная цена - достоинства драйвера 2M1180N к шаговым моторам 2-х фазным, биполярным и микрошаговым. Обеспечение оптимальной производительности двигателя достигается за счет автоматического параметрического регулирования.
Включены: поддержка функции тестирования двигателя; поддержка функции запоминания: запись последней позиции ротора перед отключением, исключение проворотов ротора при повторном включении; функция сглаживания - есть возможность, компенсировать входной импульс, сделать работу двигателя максимально бесступенчатой и равномерной; автоматическая функция "half current" в статическом состоянии, которая обеспечивает эффективное потребление, оберегает устройство от перегрева.
Технология подстройки автоматического дробления шага обеспечивает оптимальную работу двигателя при сверх дроблении.
Аварийное срабатывание «ERR –сигнал» на максимальных токах - 20мА.
Аварийное срабатывание сигнала на входе – при достижении импульсной частоты 400KHz.
Эксплуатируются со следующими шаговыми моторами: 2S86Q-01865 , 2S86Q-03080 , 2S86Q-030B6 , 2S86Q-051F6 , 2S86Q-03865 , 2S86Q-05180 , 2S86Q-069B8 , 2S110Q-03999 ,
2S110Q-047F0 , 2S110Q-054K1 .

Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя

Технические параметры
Параметр	Значение
Рабочее напряжение	77~123 V AC (50 Гц)
Защита перенапряжения	187V DC
Защита падения напряжения	90V DC
Температура перегрева	>80C (или уровень, допускаемый термистром)
Выходные токи (А)	4,5A , 5A, 5,5A, 6A, 6,5A, 7A, 7,5A, 8A
Дробление шага	2/4/5/8/10/16/20/25/32/40/50/64/100 /128/200/256
Адаптация к моторам	56-ой~86-ой ,110-ой высоты 2-ух фазных гибридных ШД
Входной сигнал	PLS(CW) DIR(CCW) A/B, FREE; Диапазон токов 6~16mA
Выходной сигнал	ERR, открытый коллекторный, максимальные токи 20мА
Контрольный сигнал	PLS+ DIR; CW/CCW, A+B
Защита	От перенапряжений, падения напряжения короткого замыкания, перегрева
Охлаждение	Вентилятором
Рабочая среда	Предостерегать от попаданий металлической стружки, масла, эрозивых газов
Влажность среды	<85% PH
Температура среды	0C~ +40C
Хранение	-200С - +700С
Вес	1,5кг
Габариты	201х147х66 мм
Степень защиты	IP20

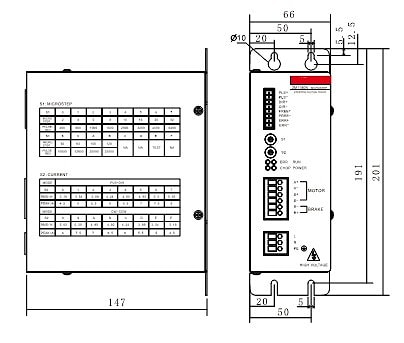

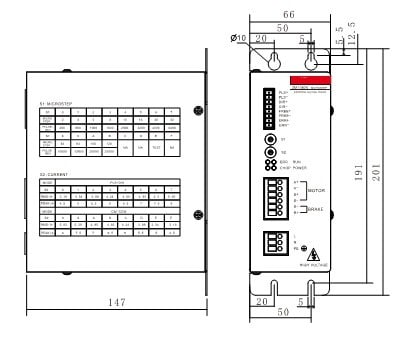

Размеры устройства
