Драйвер 3M880N
3-х фазный

Эффективность, функциональность и простота электронного драйвера 3M880N предназначенного для эксплуатации с трехфазными шаговыми моторами, включает в себя следующие функции: автоматическое параметрическое регулирование ( для обеспечения оптимальной производительности двигателя), поддержка функции холостого тестирования двигателя, поддержка функции запоминания (для записи последней позиции ротора перед отключением, исключение проворотов ротора при повторном включении и т.д.), поддержку функции шагового сглаживания (есть возможность, компенсировать входной импульс, сделать работу двигателя максимально бесступенчатой и равномерной), поддержку автоматической функции "half current" (в статическом состоянии обеспечивает эффективное потребление токов, оберегает устройство от перегрева), функцию автоматического дробления шага ( она обеспечивает оптимальную работу двигателя при сверх дроблении; аварийную функцию срабатывания «ERR –сигнал» при максимальных токах - 10мА, а также аварийное срабатывание сигнала на входе – при достижении импульсной частоты 400KHz.
Рекомендуется использовать с трехфазными шаговыми двигателями: 3S57Q-04042 , 3S57Q-04056 , 3S57Q-04079 , 3S85Q-04067 , 3S85Q04097 .

Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя

Технические параметры
ПараметрЗначение
Рабочее напряжение24 ~ 70V DC
Защита перенапряженияпри 90V
Защита падения напряженияпри 15V
Температура перегрева>80C (или уровень, допускаемый
термистром)
Выходные токи (А)2.4A, 2.8A, 3.2A, 3.6A, 4.0A, 4.4A, 4.8A,
5.2A, 5.6A, 6.0A, 6.4A, 6.8A, 7.2A,
7.6A, 8.0A
Дробление шага2/4/5/8/10/16/20/25/32/40/50/64/100
/128
Адаптация к моторам57-ой, 85-ой высоты 3-х фазных
гибридных ШД
Входной сигналPLS(CW) DIR(CCW) A/B, FREE;
Диапазон токов 6~16mA
Выходной сигналERR, открытый коллекторный,
максимальные токи 20мА
Контрольный сигналPLS+ DIR; CW/CCW, A+B
ЗащитаОт перенапряжений, падения напряжения
короткого замыкания, перегрева
ОхлаждениеЕстественное
Рабочая средаПредостерегать от попаданий
металлической стружки
Влажность среды<85% PH
Температура среды00С - +400С
Хранение-200С ~ +700С
Вес0,4кг
Габариты140х96х31,5 мм
Степень защитыIP20

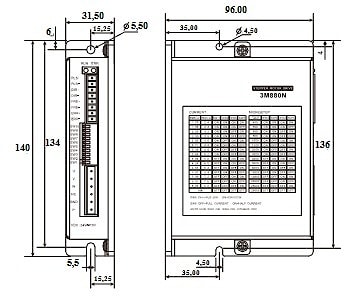

Размеры устройства .
