Драйвер 2M412 2-х фазный, биполярный, микрошаговый
2-х фазный, биполярный, микрошаговый
Драйвер 2М412 предназначен для эксплуатации с двухфазными
шаговыми моторами, гибридной конструкции, реализована функция
точного микро размерного дробления шага и т.д. причем напряжение
питания - 40В;
сила тока, подаваемого на фазу - 1,2А; напряжение на фазу может регулироваться DIP-переключателем в зависимости от спецификации (см функции DIP-переключателя); также DIP-переключатель может использоваться для установки более эффективных режимов потребления токов; функция дробления шага, с максимальным дроблением 256/200; поддержка функции автономной работы привода.
Драйвер эксплуатируется с моторами: 2S42Q-02940, 2S42Q-03848.
Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя
шаговыми моторами, гибридной конструкции, реализована функция
точного микро размерного дробления шага и т.д. причем напряжение
питания - 40В;
сила тока, подаваемого на фазу - 1,2А; напряжение на фазу может регулироваться DIP-переключателем в зависимости от спецификации (см функции DIP-переключателя); также DIP-переключатель может использоваться для установки более эффективных режимов потребления токов; функция дробления шага, с максимальным дроблением 256/200; поддержка функции автономной работы привода.Драйвер эксплуатируется с моторами: 2S42Q-02940, 2S42Q-03848.
Функции DIP-переключателя
Схема подключения
Условное обозначение драйвера шагового двигателя
| Технические параметры | |
| Параметр | Значение |
| Напряжение | 12 ~ 40V DC |
| Ток на фазе | 0.12 ~ 1.2A |
| Ток сигнала на входе | 6 ~ 16mA |
| Охлаждение | Естественное |
| Рабочие среда | Исключить попадание эрозивных газов, масла, металлической стружки |
| Температуры | -100С ~ +450С |
| Влажность | <85% |
| Вес | 0.13кг. |

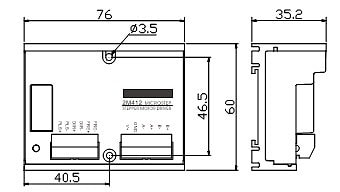

| Размеры устройства |
 |
