Соосный цилиндрический редуктор MR372 MR373 NR372 NR373

30 об/мин ... 170 об/мин

Для номинальной мощности 3кВт электрического двигателя промышленного назначения применяют соосную цилиндрическую приставку, в целом агрегат называется мотор-редуктор моделей MR373-100L/4b (лапы) NR373-100L/4b (фланец) MR372-100L/4b (лапы) NR372-100L/4b (фланец).

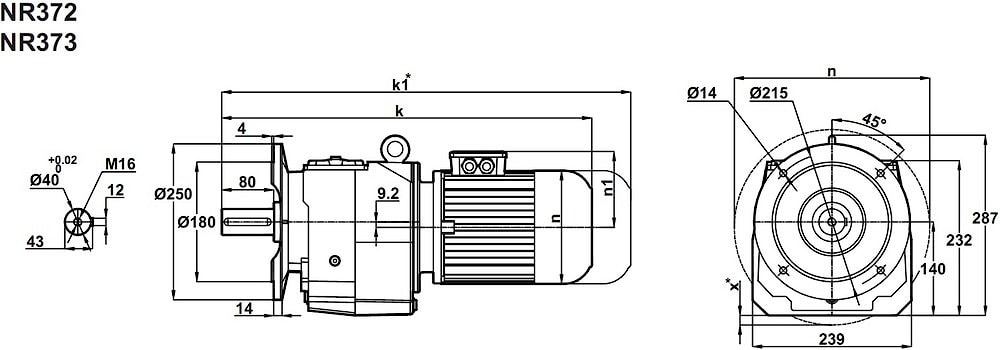

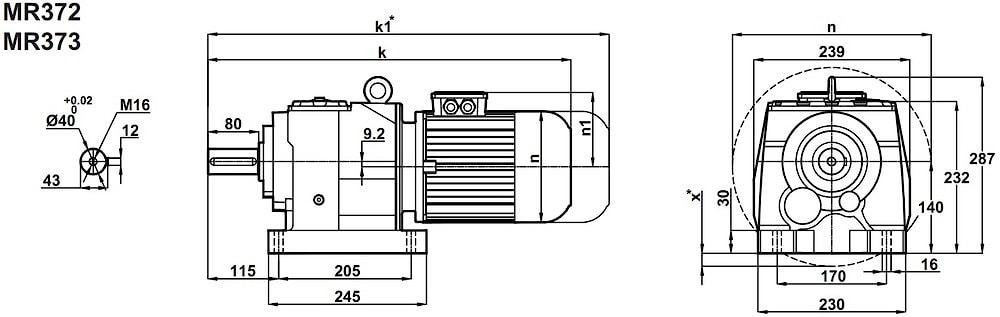

Редуктор производится в исполнении на лапах и в исполнении на фланце. Реализуются различные конструкторские расположения и размещения привода, а также адаптация мотор-редуктора под заданные присоединительные размеры.
Среднескоростные расчетные передаточные соотношения i=8 - i=50. Гарантия - 2 года.

Условное обозначение
Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
26	1026	53,04	4072	0,8	MR373-100L/4b NR373-100L/4b	63 66
29	929	48,00	7005	0,9
34	796	41,16	6963	1,0
40	683	35,25	6878	1,1
47	573	29,47	6739	1,3
55	491	25,27	6591	1,4
60	459	23,33	8240	1,8	MR372-100L/4b NR372-100L/4b	61 63
68	406	20,62	8404	1,9
76	363	18,45	8059	2,0
86	319	16,20	7676	2,2
103	267	13,53	7180	2,5
112	246	12,48	6969	2,6
130	213	10,80	6609	2,9
149	186	9,41	6287	3,2
170	163	8,25	5994	3,4

Вернуться к выбору мощностей

Редуктор MR372 и MR373 является полным аналогом мотор-редукторов MTC52A и МТС53А , МТС 52А и МТС 53А , МТС 52 А и МТС 53 А (производства Tos-znojmo (Чешская республика) , мотор-редукторов Н062 и Н063 , Н 062 и Н 063 (производства Motovario (Италия) , мотор-редукторов MNHL40/2 и MNHL40/3 , MNHL 40 2 и MNHL40 3 , MHL 40 2 и MNHL 40-3 (производитель Siti (Италия) , мотор-редукторов MRD52 и MRD53 , MRD 52 и MRD 53 , M RD 52 и M RD53 (производства Varvel (Италия).
И техническим аналогом мотор-редукторов С51 2 Р , С51 3P , С 51 2 Р , С 51 3P , С 512 Р , С 513 P (от Bonfiglioli (Италия) , мотор-редукторов SK32 , SK33N , SK 32 , SK 33N , SK 3 2 , SK 33 N (производства Nord (Германия) , мотор-редукторов 4МП50 (110) , 4 МП 50 (120) , 4 МП-50 (130) , 3МП-50 (160) , 3 МП 50 (110) , 3 МП50 (120) , 4МП-50 (130) , 4 МП50 (160) , 4 МП-50 (140) , 3МП63 (110) , 3 МП 63 (120) , 3 МП-63 (130) , 3МП-63 (160) , 3 МП 63 (110) , 3 МП63 (120) , МП-63 (130) , МП63 (160) , 3 МП-63 (140) , 1МЦ2С-100 (150) и 4МЦ2С-100 (110) , 1 МЦ2С 100 (110) и 4 МЦ2С 100 (120) , 1 МЦ 2С 100 (130) и 4МЦ 2С 100 (160) , 1МЦ2С-125 (150) и 4МЦ2С-125 (110) , 1 МЦ2С 125 (110) и 4 МЦ2С 125 (120) , 1 МЦ 2С 125 (130) и 4МЦ 2С 125 (160) ( производства украинских и российских заводов) , мотор-редукторов МПО2М-15-Щ , МПО 2М 15 Щ , МПО-2М 15Щ (производства Тамбовполимермаш) .

Редуктор NR372 и NR373 является полным аналогом мотор-редукторов С512 UF , C513 UF , С 512 UF , C 513 U F , С 51 2 UF , C 51 3 U F (производства Bonfiglioli (Италия) мотор редукторов MNHL40/2-F и MNHL40/3-F , MNHL40 2 F и MNHL 40 3F , MNL 40 2-F и MNHL 040 3-F (производства Siti (Италия) , мотор редукторов MRD52-DFU , MRD53-DFU , MRD 52 D FU , MRD 53 D F U , MRD-52 DFU , MRD 5 3 DF U (производства Varvel/Приводная техника (Италия/Россия) , мотор редукторов MTC52A-FL и MTC53A-FL , МТС 52А FL и MTC 53 A FL , МТС 52 А-FL и МТС 53А FL (производства TOS ZNOJMO (Чехия) мотор редукторов HF062 , HF063 , HF 062 , HF 063 (от Motovario , Италия).
И техническим аналогом мотор редукторов SK32F , SK33NF , SK 32 F , SK 33 N F , SK 32F , SK 33 NF (произведенных Nord (Германия) , мотор-редукторов 3МП-50 , 3МП50 , 3 МП-50 , 3МП-50М , 3МП50 М, 3 МП-50 М , 4МП-50 , 4МП50 , 4 МП-50 , 3МП-63 , 3МП63 , 3 МП-63 , 3МП-63М , 3МП63 М, 3 МП-63 М , 3МП-63 , 3МП63 , 3 МП-63 , 1МЦ2С 100 (310) , 1 МЦ 2С-100 (310) , МЦ 2С100 (330) , 1МЦ 2С 100 (320) , 4МЦ2С 100 (310) , 4 МЦ2С-100 (330) , 4 МЦ 2С 100 (320) , МЦ 2 С100 (330) , 1МЦ2С 125 (310) , 1 МЦ 2С-125 (310) , МЦ 2С125 (330) , 1МЦ 2С 125 (320) , 4МЦ2С 125 (310) , 4 МЦ2С-125 (330) , 4 МЦ 2С 125 (320) , МЦ 2 С125 (330) (производства российских и украинских заводов ) , мотор редукторов МПО1М-10-В , МПО1М-10-Ф , МПО1М-10-ВК , МПО 1М 10-В , МПО1М 10 Ф , МПО 1М 10ВК , МПО 1М-10 В , МПО1М 10 Ф , МПО-1М 10 ВК , МПО2М-15-В , МПО2М-15-Ф , МПО2М-15-ВК , МПО 2М 15-В , МПО2М 15 Ф , МПО 2М 15ВК , МПО 2М-15 В , МПО2М 15 Ф , МПО-2М 15 ВК (производства Тамбовполимермаш) .
