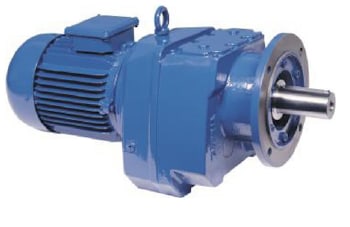

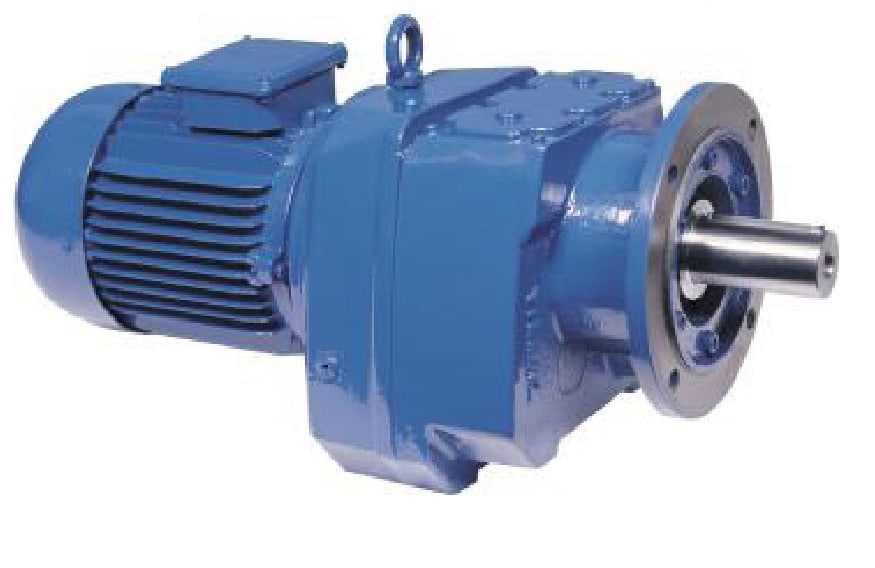

Соосный цилиндрический редуктор MR272, NR272

Номинальная мощность - 3,0 кВт

Выходные обороты: 65 об/мин ... 300 об/мин

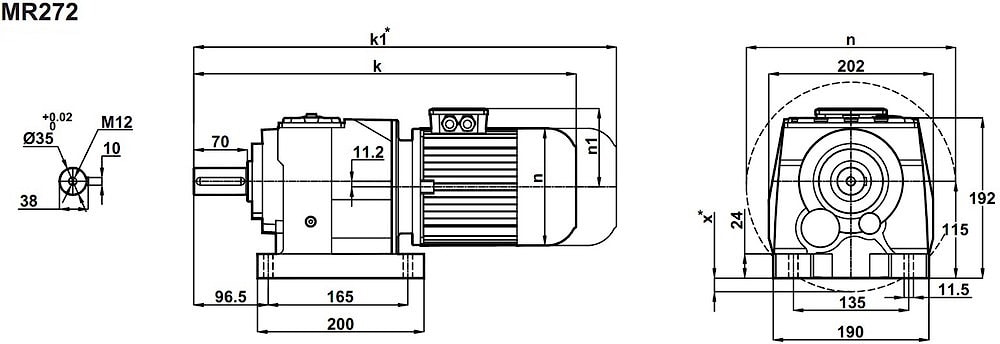

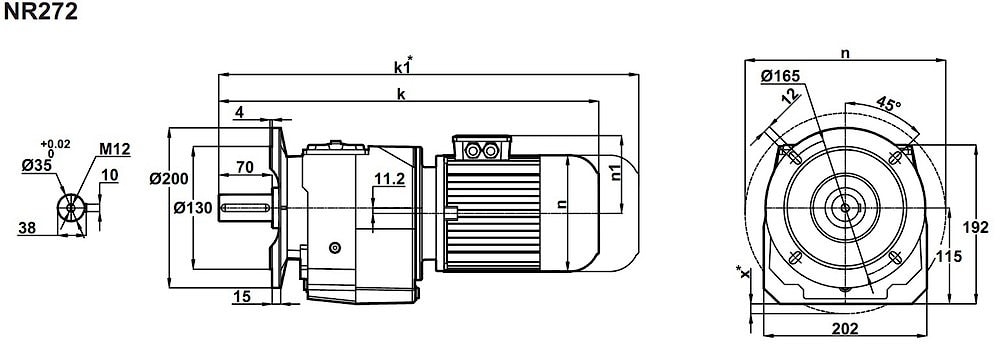

Соосно-цилиндрический мотор-редуктор MR272-100L/4b (лапчатое исполнение) и NR272-100L/4b (фланцевое исполнение) представляет собой электродвигатель мощностью 3 кВт, который служит силовой установкой, и располагается в составе трансмиссионного механизма, который получая высокую угловую скорость, преобразует ее в крутящее усилие 90 ... 400Nm (в зависимости от передаточного числа), с параллельным снижением скорости вращения выходного вала до 65 об/мин ... 300об/мин.
Привод выпускается в исполнении на лапах, в комбинированном и фланцевом исполнениях, может располагаться в различных пространственных положениях.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
65	422	21,43	2922	1,1	MR272-100L/4b NR272-100L/4b	44 46
76	361	18,33	3452	1,2
87	317	16,07	3799	1,3
99	280	14,21	4056	1,5
117	236	11,95	4320	1,7
138	201	10,16	4484	1,9
161	172	8,71	4282	2,1
225	123	6,21	4122	2,5
265	105	5,28	3828	2,6
309	90	4,53	3598	2,7

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR272(3) и NR272(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR272(3) и NR272(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
