Соосный цилиндрический редуктор MR774, NR774

Номинальная мощность - 3,0 кВт

Выходные обороты: 4,5 об/мин ... 10 об/мин

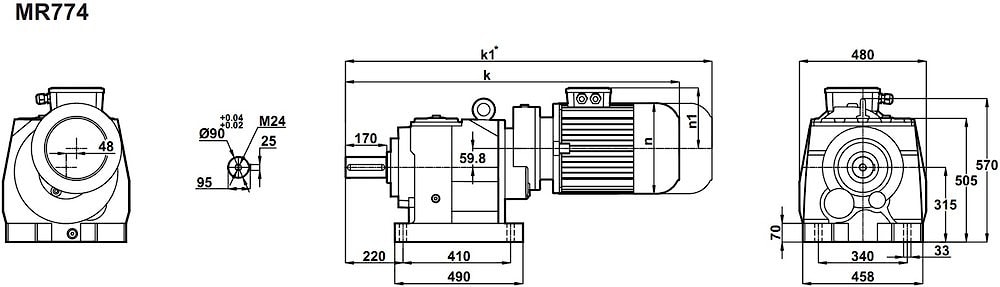

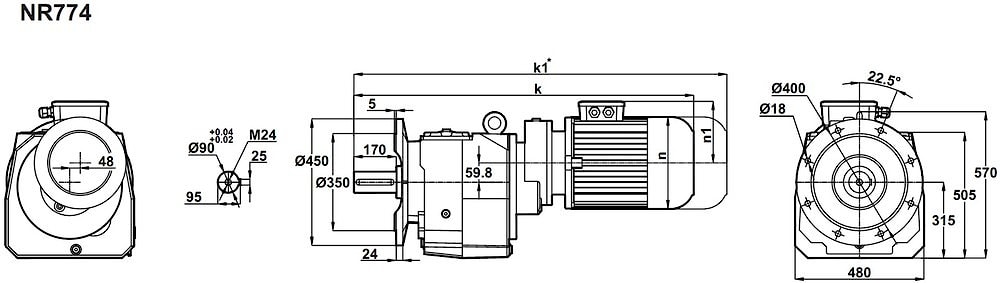

Соосно-цилиндрический мотор-редуктор MR774-100L/4b (исполнение на лапах), NR774-100L/4b (фланцевое исполнение) MR774-132S/6 (исполнение на лапах) NR774-132S/6 (фланцевое исполнение) - мощная зубчатая передача линейного типа предназначена для передачи крутящего момента 5800 Нм от электродвигателя мощностью 3,0 кВт.
Для данной мощности редукторный механизм выпускается с передаточными числами i=125 ... i=425.
Отметим, высокий уровень допустимых радиальных и аксиальных нагрузок на исполнительном, тихоходном валу - 60000 N.
Мотор-редуктор заправлен заводской смазкой.
Гарантия от производителя - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
3,3	7827	425,24	40609	0,9	MR774-132S/6 NR774-132S/6	330 335
4,5	5797	307,76	61233	1,2	MR774-100L/4b NR774-100L/4b	325 330
5,1	5189	275,36	65733	1,4
5,8	4565	241,81	69837	1,6
6,5	4089	216,32	72697	1,8
7,5	3532	187,07	75615	2,0
8,6	3064	161,98	78054	2,4
9,9	2684	141,67	79837	2,7
11	2369	124,89	81230	3,2

Вернуться к выбору мощностей

Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
