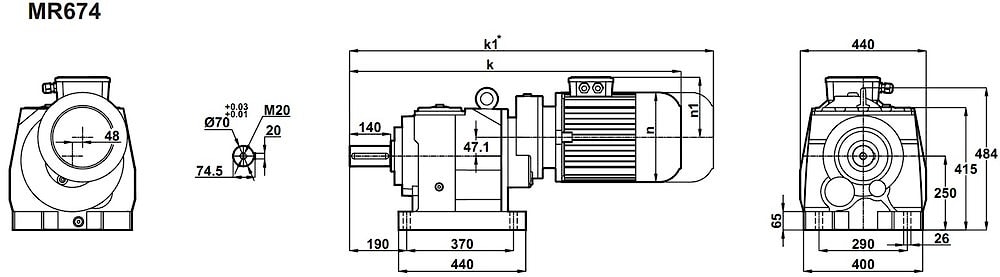

Соосный цилиндрический редуктор MR674, NR674

Номинальная мощность - 3,0 кВт

Выходные обороты: 7,0 об/мин ... 20 об/мин

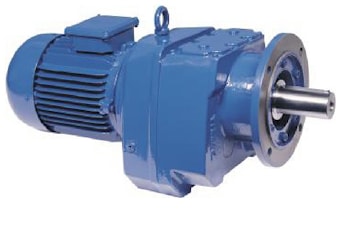

Соосный цилиндрический мотор-редуктор MR674-100L/4b и NR674-100L/4b представляют собой цилиндрический редукторный узел, где гармонично соединены в единый агрегат, асинхронный электродвигатель 3,0 кВт и соосная механическая зубчатая передача, с действующими передаточным диапазоном i=50 ... i=200, и номинальным крутящим усилием на выходе 3500 Nm.

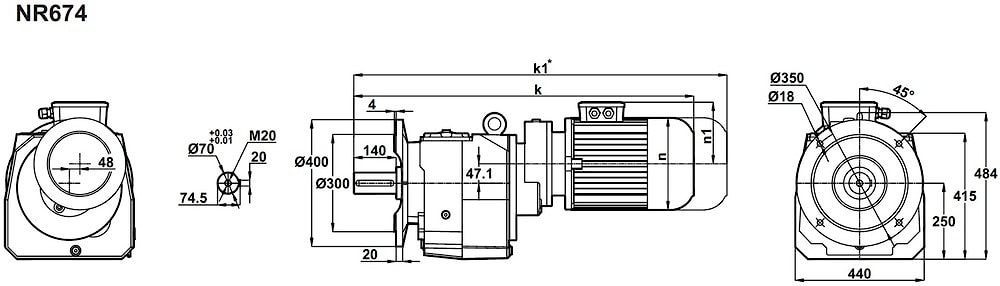

Редуктор выпускается как во фланцевом исполнении, так и в исполнении на лапах. Мотор редуктор имеет различные конструкторские и пространственные расположения и размещения.
Привод заправлен трансмиссионным маслом.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
5,4	4902	260,54	11784	0,8	MR674-100L/4b NR674-100L/4b	238 242
6,1	4340	230,24	23518	0,9
7,1	3693	196,13	31557	1,1
8,3	3180	168,91	36379	1,3
10	2748	91,84	39819	1,5
12	2164	72,26	41991	1,8
14	1937	64,6	40802	2,1
16	1728	57,56	39585	2,3
18	1471	49,03	37912	2,7
21	1266	42,15	36361	3,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR674 и NR674 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR674 и NR674 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
