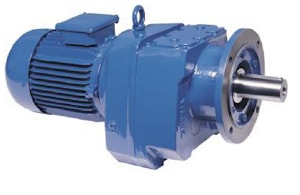

Соосный цилиндрический редуктор MR573, NR573

Номинальная мощность - 3,0 кВт

Выходные обороты: 12 об/мин ... 30 об/мин

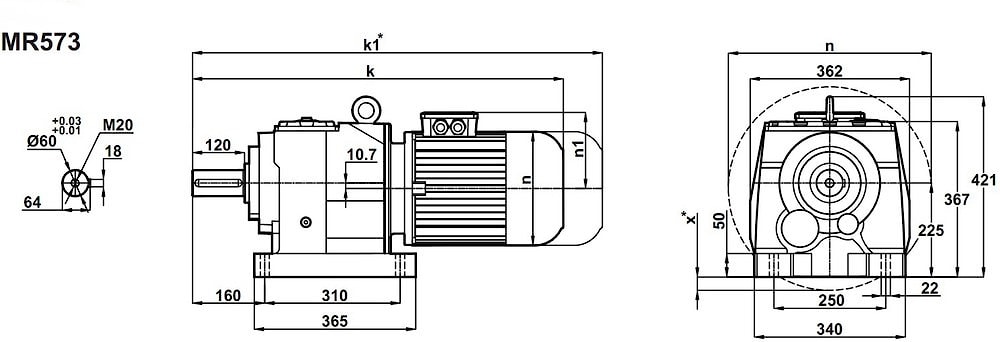

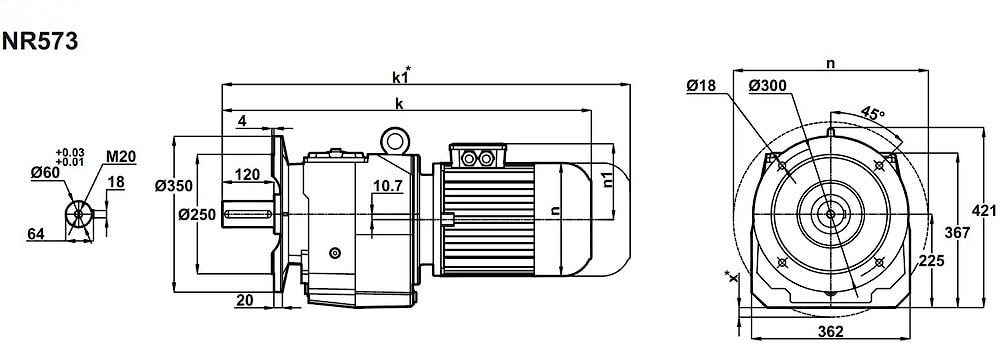

Соосный цилиндрический мотор редуктор MR573-100L/4b (исполнение на лапах) NR573-100L/4b (фланцевое исполнение) MR573-132S/6 (исполнение на лапах) NR573-132S/6 (фланцевое исполнение) - передаточный механизм с цилиндрическим шестереночным зацеплением производится как осевая насадка для электродвигателя мощностью 3 кВт.
Наиболее эффективные передаточные числа для привода данного габарита i=45 ... i=97. Номинальный крутящий момент - до 1650 Nm. Радиальные нагрузки на выходной вал - до 25000 N.
Редуктор заправлен трансмиссионным маслом.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
12	2249	75,1	22342	1,2	MR573-132S/6 NR573-132S/6	152 155
14	1871	96,99	26023	1,4	MR573-100L/4b NR573-100L/4b	145 147
16	1640	84,89	27933	1,6
19	1453	75,10	29330	1,9
22	1230	63,47	30871	2,2
27	1010	52,06	32164	2,7
30	893	45,97	32862	3,0

Вернуться к выбору мощностей

Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR572(3) и NR572(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
