Соосный низколюфтовой (прецизионной) редуктор PSN

Критичный крутящий момент редуктора PLN
Входная скорость редуктора PLN
Максимальный крутящий момент редуктора PLN
Условные обозначения

Спецификация редуктора PSN

	Кол-во ступеней	PSN070	PSN090	PSN115	PSN142	PSN190

Ресурс работы, t_L (ч)		Более 20 000
Ресурс при не полной загрузки, T2N*0.88, t_L (ч)		Более 30 000
Эффективность при полной загрузке, η (%)	1	98
Эффективность при полной загрузке, η (%)	2	95
Температура, T_min ~ T_max (^oC)		-25 ~ +90
Степень защиты		IP64
Стандартный люфт, j_t (угл.мин)	1	<3
Стандартный люфт, j_t (угл.мин)	2	<5
Супер люфт, j_t (угл.мин)		<2	<1	<1	<1	<1
Жесткость на кручение, c_g(Нм/угл.мин)	1	3.7-5.0	7.8-10.5	21.5-29.0	38.0-51.0	130-175
Жесткость на кручение, c_g(Нм/угл.мин)	2	3.8-5.0	7.7-10.1	21.0-28.0	37.0-49.0	128-168
Момент инерции, J (кг*см²)	1	0.128-0.272	0.330-0.811	0.857-2.484	6.475-13.112	21.695-53.182
Момент инерции, J (кг*см²)	2	0.123-0.177	0.124-0.227	0.321-0.600	0.841-1.962	6.360-10.645
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr₂₀₀₀₀_h (N)		3200	5500	6000	13000	20000
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa₂₀₀₀₀_h (N)		4400	6400	8000	15000	19000
Допустимые радиальные нагрузки для выработки в 30 000ч, Fr₃₀₀₀₀_h (N)		3200	4800	5400	11500	17500
Допустимые аксиальные нагрузки для выработки в 30 000ч, Fa₃₀₀₀₀_h (N)		3900	5700	7000	13500	18500
Статические радиальные нагрузки, Fr_stat (N)		3200	5500	6000	13000	20000
Статические аксиальные нагрузки, Fr_stat (N)		4400	6400	8000	15000	19000
Вес, m_G (кг)	1	1.9	3.3	6.9	15.7	36
Вес, m_G (кг)	2	2.7	4.3	8.4	17.0	39.7
Шум, Q_g (dB)		57	58	63	66	68

Крутящий момент

	Кол-во ступеней	Передаточное число	PSN070	PSN090	PSN115	PSN142	PSN190

Номинальный крутящий момент, T₂_N (Нм)	1	3	29	54	135	380	845
		4	39	80	180	470	950
		5	40	80	175	405	950
		7	37	78	175	355	900
		10	28	59	140	305	750
	2	12	29	54	135	380	845
		15	39	54	135	380	845
		16	40	80	180	450	950
		20	40	80	180	450	950
		25	39	80	175	405	950
		35	40	80	175	405	950
		40	39	80	180	470	950
		50	40	80	175	405	950
		70	37	78	175	355	900
		100	28	59	140	305	750

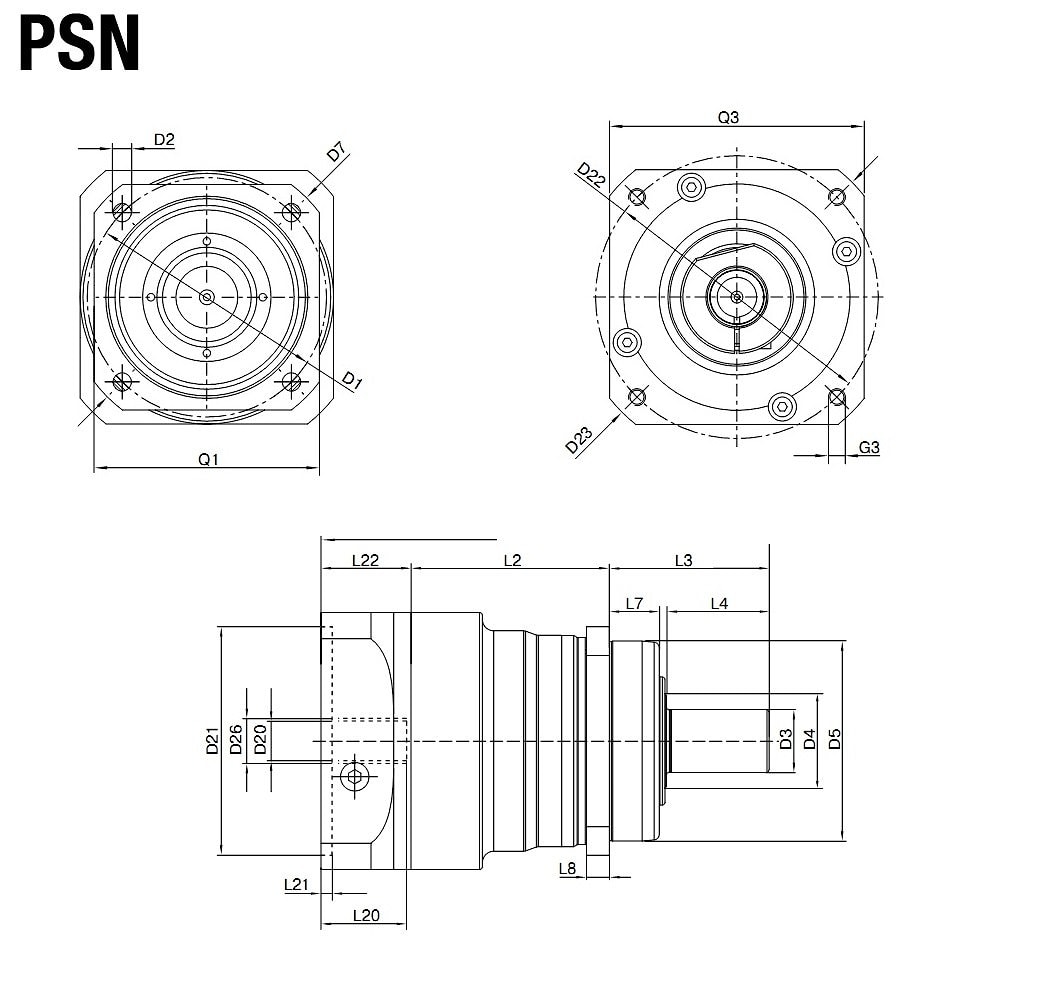

Размеры

	Кол-во ступеней	PSN070	PSN090	PSN115	PSN142	PSN190

D1		68-75	85	120	165	215
D2_4x		5.5	6.5	9	11	13.5
D3_g6		16	22	32	40	55
D4		21.5	31.5	41.5	57.5	76.5
D5_g7		60	70	90	130	160
D7		92	100	140	185	240
Q1		70	90	110	142	190
L2	1	60.5	69.5	70	101	130.5
L2	2	89	97.5	105	138.5	193.5
L3		48	56	88	110	112
L7		19	17.5	28	28	28
L8		7	8	10	12	15
Выходной вал со шпонкой (по DIN6885 T1)		A5x5x25	A 6x6x28	A10x8x50	A12x8x65	A16x10x70
B1		5	6	10	12	16
H1		18	24.5	35	43	59
L4		28	36	58	80	82
L5		25	28	50	65	70
L6		2	5	4	8	6
Z		M5x12.5	M8x19	M12x28	M16x35	M20x42
Вал без шпонки
L4		28	36	58	80	82
Шлицевой выходной вал (по DIN5480)		W16x0.8x 18x6	W22x1.25x 16x6	W32x1.25x 24x6	W40x2.0x 18x6	W55x2.0x 26x6
L_v		15	15	15	20	22
Z		M5x12.5	M8x19	M12x28	M16x36	M20x42
L4		26	26	26	40	41.5
