Соосный низколюфтовой (прецизионные) редуктор PLN
Соосный низколюфтовой (прецизионные) редуктор PLN.
Критичный крутящий момент редуктора PLN
Входная скорость редуктора PLN
Максимальный крутящий момент редуктора PLN
Условные обозначения
Спецификация редуктора PLN
Крутящий момент

Критичный крутящий момент редуктора PLN
Входная скорость редуктора PLN
Максимальный крутящий момент редуктора PLN
Условные обозначения
Спецификация редуктора PLN
Кол-во ступеней | PLN070 | PLN090 | PLN115 | PLN142 | PLN190 | |
Параметр | Значение | |||||
Ресурс работы, tL (ч) | Более 20 000 | |||||
Ресурс при не полной загрузки, T2N*0.88, tL (ч) | Более 30 000 | |||||
Эффективность при полной загрузке, η (%) | 1 | 98 | ||||
2 | 95 | |||||
Температура, Tmin ~ Tmax (oC) | -25 ~ +90 | |||||
Степень защиты | IP65 | |||||
Стандартный люфт, jt (угл.мин) | 1 | <3 | ||||
2 | <5 | |||||
Супер люфт, jt (угл.мин) | <2 | <1 | <1 | <1 | <1 | |
Жесткость на кручение, cg(Нм/угл.мин) | 1 | 4.5-6 | 8.6-11.5 | 19.5-26.5 | 45-61 | 123-165 |
2 | 4.5-6 | 8.7-11.5 | 20.0-26.5 | 46-61 | 125-165 | |
Момент инерции, J (кг*см2) | 1 | 0.216-0.365 | 0.560-1.028 | 1.942-3.256 | 7.008-15.270 | 22.883-63.281 |
2 | 0.209-0.249 | 0.544-0.699 | 1.933-2.373 | 6.811-9.813 | 22.430-36.003 | |
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr20000h (N) | 3200 | 5500 | 6000 | 12500 | 21000 | |
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa20000h (N) | 4400 | 6400 | 8000 | 15000 | 21000 | |
Допустимые радиальные нагрузки для выработки в 30 000ч, Fr30000h (N) | 3200 | 4800 | 5400 | 11400 | 18000 | |
Допустимые аксиальные нагрузки для выработки в 30 000ч, Fa30000h (N) | 3900 | 5700 | 7000 | 13200 | 18500 | |
Статические радиальные нагрузки, Frstat (N) | 3200 | 5500 | 6000 | 12500 | 21000 | |
Статические аксиальные нагрузки, Frstat (N) | 4400 | 6400 | 8000 | 15000 | 21000 | |
Вес, mG (кг) | 1 | 1.9 | 3.3 | 6.9 | 16 | 30.5 |
2 | 2.4 | 4.2 | 9.5 | 20.5 | 45 | |
Шум, Qg (dB) | 68 | 70 | 71 | 75 | 78 |
Крутящий момент
Кол-во ступеней | Передаточное число | PLN070 | PLN090 | PLN115 | PLN142 | PLN190 | |
Номинальный крутящий момент, T2N (Нм) | 1 | 3 | 45 | 100 | 230 | 450 | 1000 |
4 | 60 | 140 | 300 | 600 | 1300 | ||
5 | 65 | 140 | 260 | 750 | 1600 | ||
7 | 45 | 90 | 180 | 530 | 1300 | ||
8 | 40 | 80 | 150 | 450 | 1000 | ||
10 | 27 | 60 | 125 | 305 | 630 | ||
2 | 12 | 68 | 110 | 250 | 780 | 1500 | |
15 | 68 | 110 | 250 | 780 | 1500 | ||
16 | 77 | 150 | 300 | 1000 | 1800 | ||
20 | 77 | 150 | 300 | 1000 | 1800 | ||
25 | 65 | 140 | 260 | 900 | 1800 | ||
32 | 77 | 150 | 300 | 1000 | 1800 | ||
40 | 65 | 140 | 260 | 900 | 1800 | ||
64 | 40 | 80 | 150 | 450 | 1000 | ||
100 | 27 | 60 | 125 | 305 | 630 |

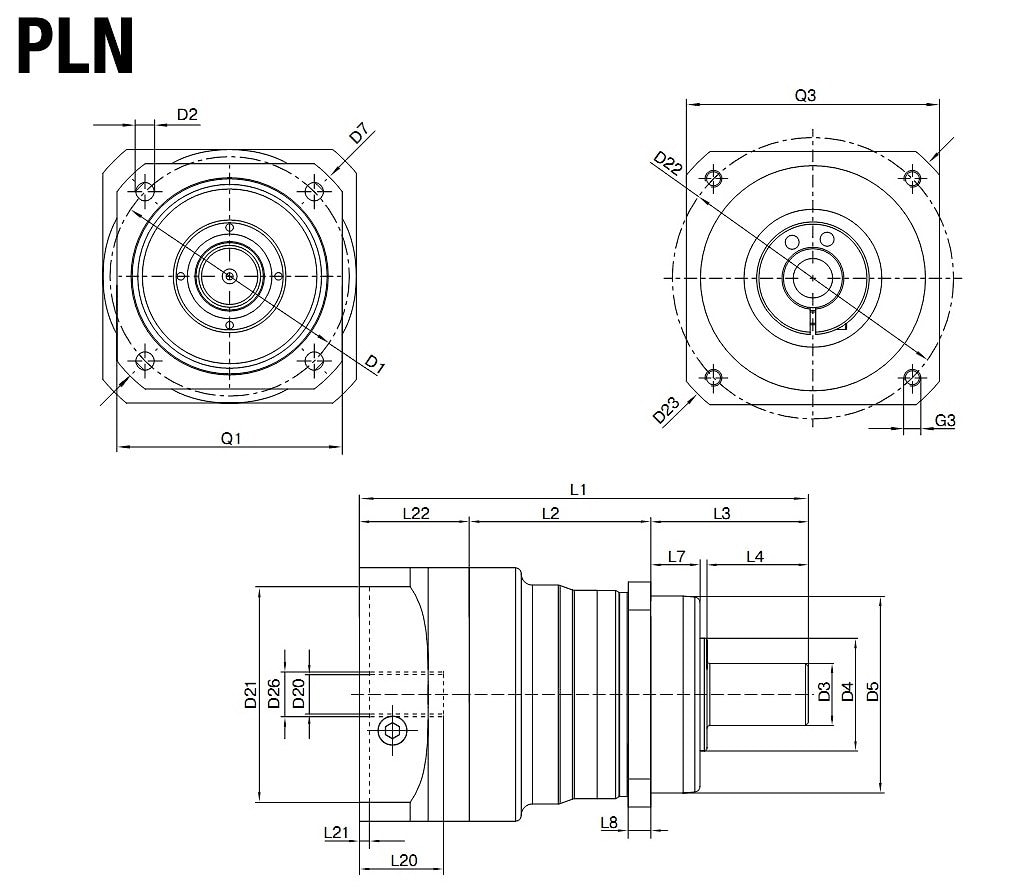

Размеры |
![]() |
Кол-во ступеней | PLN070 | PLN090 | PLN115 | PLN142 | PLN190 | |
D1 | 68-75 | 85 | 120 | 165 | 215 | |
D24x | 5.5 | 6.5 | 9 | 11 | 13.5 | |
D3k6 | 16 | 22 | 32 | 40 | 55 | |
D4 | 35 | 40 | 45 | 70 | 80 | |
D5g7 | 60 | 70 | 90 | 130 | 160 | |
D7 | 92 | 100 | 140 | 185 | 240 | |
Q1 | 70 | 80 | 110 | 142 | 190 | |
L2 | 1 | 59 | 64.5 | 61.5 | 91.5 | 116 |
2 | 88 | 96.5 | 101.5 | 150.5 | 188 | |
L3 | 48 | 56 | 88 | 110 | 112 | |
L7 | 19 | 17.5 | 28 | 28 | 28 | |
L8 | 7 | 8 | 10 | 12 | 15 | |
Выходной вал со шпонкой (по DIN6885 T1) | ![]() | A5x5x25 | A 6x6x28 | A10x8x50 | A12x8x65 | A16x10x70 |
B1 | 5 | 6 | 10 | 12 | 16 | |
H1 | 18 | 24.5 | 35 | 43 | 59 | |
L4 | 28 | 36 | 58 | 80 | 82 | |
L5 | 25 | 28 | 50 | 65 | 70 | |
L6 | 2 | 4 | 4 | 8 | 6 | |
Z | M5x12.5 | M8x19 | M12x28 | M16x35 | M20x42 | |
Вал без шпонки | ![]() | |||||
L4 | 28 | 36 | 58 | 80 | 82 | |
Шлицевой выходной вал (по DIN5480) | ![]() | W16x0.8x 18x6 | W22x1.25x 16x6 | W32x1.25x 24x6 | W40x2.0x 18x6 | W55x2.0x 26x6 |
Lv | 15 | 15 | 15 | 20 | 22 | |
Z | M5x12.5 | M8x19 | M12x28 | M16x36 | M20x42 | |
L4 | 26 | 26 | 26 | 40 | 41.5 |
