Соосный низколюфтовой (прецизионный) редуктор PLE

Редукторы PLE - является экономичной серией среди прецизионных редукторов. Данная серия
используется в различных сферах как бытового,
так и промышленного применения.
Преимущества:
1) Уменьшенный люфт;
2) Высокие характеристики крутящего момента;
3) 24-е передаточных числа от i=30 ~ до i=512;
4) Низкая шумность;
5) Различные схемы монтажа;
6) Долговечная смазка;
7) Дополнительные опции;
8) Разностороннее вращение.

Максимальный крутящий момент серии PLE
Критичный крутящий момент серии PLE
Входная скорость серии PLE
Условные обозначения

Спецификация редуктора PLE

	Кол-во ступеней	PLE040	PLE060	PLE080	PLE120	PLE160
Ресурс работы, tL (ч)		Более 30 000
Эффективность при полной загрузке, η (%)	1	97
	2	95
	3	91
Температура, Tmin ~ Tmax (oC)		-25 ~ +90
Степень защиты		IP54
Люфт, jt (угл.мин)	1	<15	<10	<7	<7	<6
	2	<19	<12	<9	<9	<10
	3	<22	<15	<11	<11	-
Жесткость на кручение, cg(Нм/угл.мин)	1	0.7 – 1	1.7 – 2.3	4.3 – 5.8	10.8 – 14.5	31- 37.5
	2	0.8 - 1	1.8 – 2.3	4.7 – 5.7	11.7 – 14.5	30.5 – 37.5
	3	0.8 - 1	1.8 – 2.3	4.5 – 5.8	11.2 – 14.5	-
Момент инерции, J (кг*см2)	1	0,014-0,027	0,065-0,128	0,359-0,654	1,378-2,361	3,726-11,999
	2	0,015-0,026	0,066-0,121	0,366-0,613	1,414-2,268	3,502-10,087
	3	0,015-0,025	0,066-0,076	0,366-0,584	1,413-2,196	-
Допустимые радиальные нагрузки для выработки в 20 000ч, Fr20000h (N)		200	400	750	1750	5000
Допустимые аксиальные нагрузки для выработки в 20 000ч, Fa20000h (N)		200	500	1000	2500	7000
Допустимые радиальные нагрузки для выработки в 30 000ч, Fr30000h (N)		160	340	650	1500	4200
Допустимые аксиальные нагрузки для выработки в 30 000ч, Fa30000h (N)		160	450	900	2100	6000
Статические радиальные нагрузки, Frstat (N)		200	700	1250	2000	5000
Статические аксиальные нагрузки, Frstat (N)		240	800	1600	3800	11000
Вес, mG (кг)	1	0,35	0,9	2,1	6	18
	2	0,45	1,1	2,6	8	22
	3	0,55	1,3	3,1	10	-
Шум, Qg (dB)		58	58	60	65	70

Крутящий момент

	Кол-во ступеней	Передаточное число, i	PLE040	PLE060	PLE080	PLE120	PLE160
Номинальный крутящий момент, T2N (Нм)	1	3	11	28	85	115	400
		4	15	38	115	155	450
		5	14	40	110	195	450
		7	8.5	25	65	135	-
		8	6	18	50	120	450
		10	5	15	38	95	-
	2	9	16.5	44	130	210	-
		12	20	44	120	260	800
		15	18	44	110	230	700
		16	20	44	120	260	800
		20	20	44	120	260	800
		25	18	40	110	230	700
		32	20	44	120	260	800
		40	18	40	110	230	700
		64	7.5	18	50	120	450
	3	60	20	44	110	260	-
		80	20	44	120	260	-
		100	20	44	120	260	-
		120	18	44	110	230	-
		160	20	44	120	260	-
		200	18	40	110	230	-
		256	20	44	120	260	-
		320	18	40	110	230	-
		512	7.5	18	50	120	-

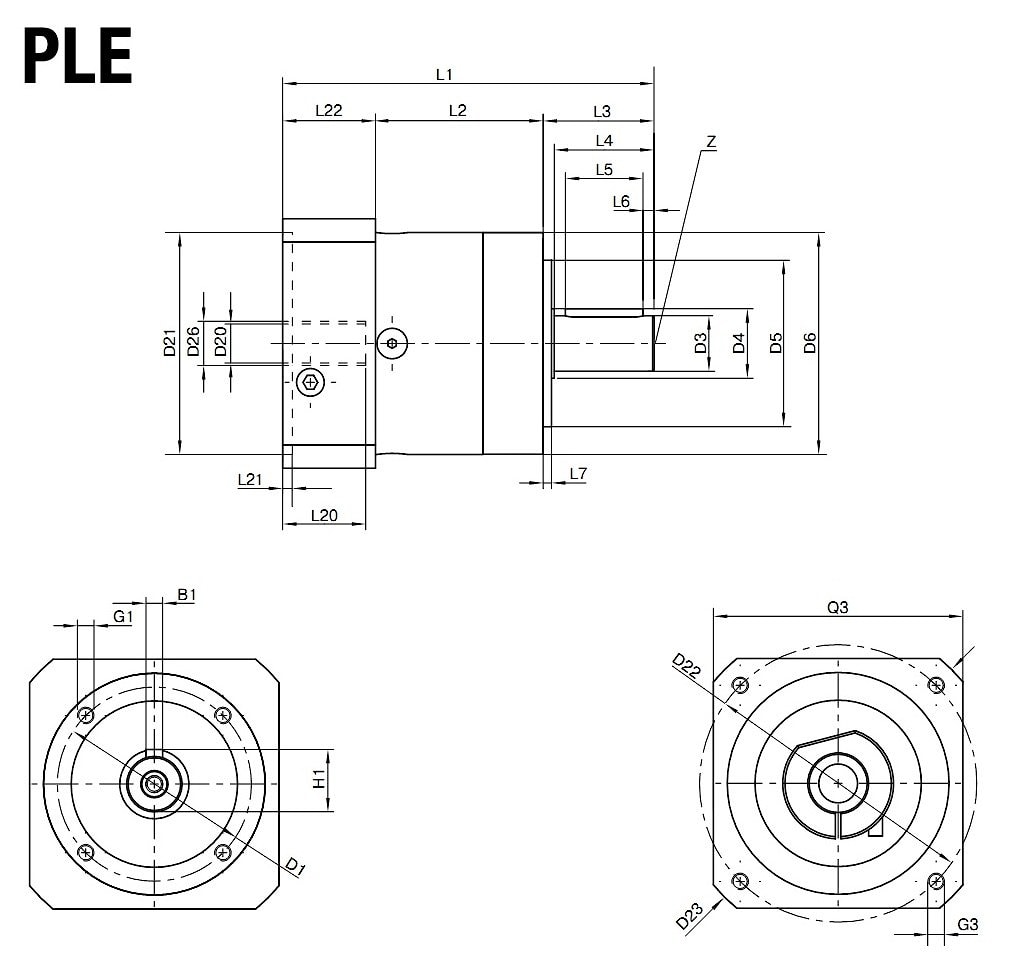

Размеры

	Кол-во ступеней	PLE040	PLE060	PLE080	PLE120	PLE160
D1		34	52	70	100	145
D3h7		10	14	20	25	40
D4		12	17	25	35	55
D5h7		26	40	60	80	130
D6		40	60	80	115	160
G14x		M4x6	M5x8	M6x10	M10x16	M12x20
L2	1	39	47	60	74	104
	2	52	59.5	77.5	101.5	153.5
	3	64.5	72	95	129	-
L3		26	35	40	55	87
L7		2	3	3	4	5
Выходной вал со шпонкой (по DIN6885 T1)		A3x3x18	A 5x5x25	A6x6x28	A8x7x40	A12x8x65
B1		3	5	6	8	12
H1		11.2	16	22.5	28	43
L4		23	30	36	50	80
L5		18	25	28	40	65
L6		2.5	2.5	4	5	8
Z		M3x9	M5x12.5	M6x16	M10x22	M16x36
Вал без шпонки
L4		23	30	36	50	80
