Соосный цилиндрический редуктор MR472, MR473, NR472 и NR473 Номинальная мощность - 3,0 кВт Выходные обороты: 20 об/мин ... 60 об/мин
Номинальная мощность - 3,0 кВт
Выходные обороты: 20 об/мин ... 60 об/мин

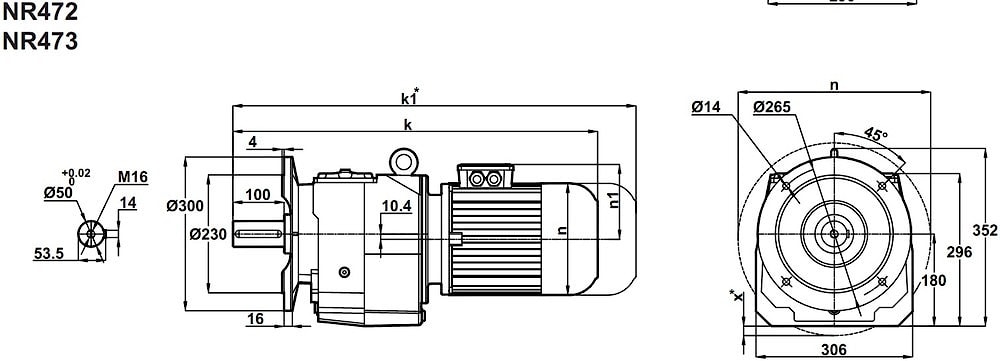

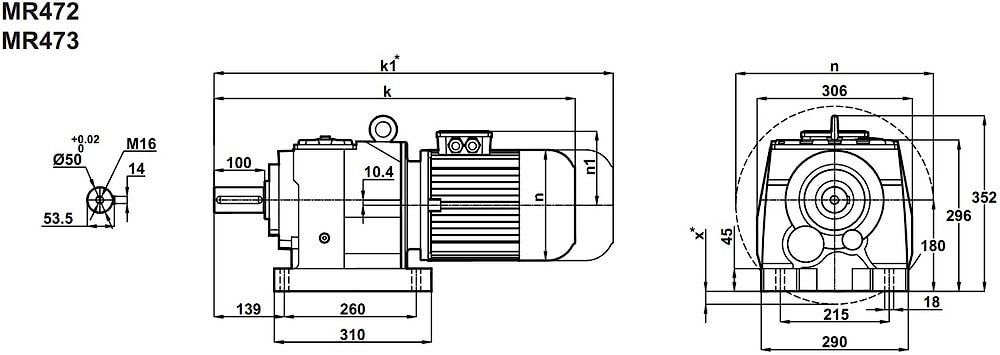

Соосный цилиндрический мотор-редуктор MR473-100L/4b (на лапах), NR473-100L/4b (фланец),MR472-132S/6 (на лапах), NR472-132S/6 (фланец) представляет собой общепромышленную зубчатую передачу в жесткой сцепке с электродвигателем переменного тока мощностью 3,0 кВт.Привод поставляется в исполнении на лапах, во фланцевом и комбинированном исполнении.
Получаемая частота вращения выходного вала редуктора для данного габарита: 15 об/мин ... 59 об/мин (при выборе правильного приводного решения следует просчитывать необходимый сервис-фактор)
Номинальный вращающий момент 1500 Nm (1500 Нм).
В комплектации задействованы электродвигатели: n1=1500 об/мин и n1=1000 об/мин. Допускается использование и других конструкций электрических двигателей n1=3000 об/мин, n1=750 об/мин (следует придерживаться правила, что рационально использовать данный габарит мотор-редуктора с выходными оборотами 15 об/мин ... 60 об/мин)
Сервис-фактор (fs)
Монтажные расположения
Комбинированное исполнение (лапы, фланец)
Применяемые типы масел
Условное обозначение
Каталог M-series
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Радиальные нагрузки на выходной вал | Сервис фактор | Тип редуктора | Масса |
| n2 (об/мин-1) | M2 (Нм) | i | Fr (Н) | fs | m (кг) | |
| 15 | 1771 | 91,58 | 13566 | 0,9 | MR473-100L/4b NR473-100L/4b | 109 111 |
| 16 | 1674 | 86,52 | 15166 | 0,9 | ||
| 17 | 1632 | 84,46 | 15781 | 0,9 | ||
| 19 | 1415 | 73,09 | 16134 | 1,1 | ||
| 22 | 1234 | 63,70 | 15770 | 1,3 | ||
| 25 | 1083 | 55,82 | 15391 | 1,4 | ||
| 29 | 952 | 49,05 | 15001 | 1,6 | ||
| 33 | 831 | 42,75 | 14569 | 1,9 | ||
| 37 | 729 | 37,45 | 14144 | 2,1 | ||
| 41 | 676 | 22,15 | 12929 | 2,3 | MR472-132S/6 NR472-132S/6 | 121 123 |
| 48 | 572 | 18,72 | 12433 | 2,7 | ||
| 52 | 527 | 17,25 | 12190 | 2,8 | ||
| 59 | 469 | 15,35 | 11843 | 3,0 |
Вернуться к выбору мощностей
Соосно-цилиндрический мотор-редуктор MR472(3) и NR472(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .
Соосно-цилиндрический мотор-редуктор MR472(3) и NR472(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
