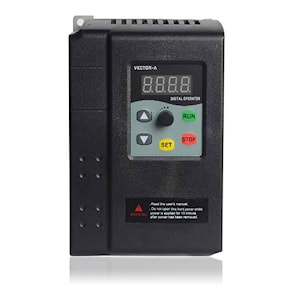

Частотный преобразователь V2 серия 220В и 380В

Частотный преобразователь V2 серия 220В и 380В (Экономная VFсерия инвертеров)

Особенности продукта:

- Только управление V/F

- Очень низкий коэффициент ошибок, ниже 0,3%

- Экономная цена, которая является хорошим решением для небольшого оборудования

- Простая настройка параметров для быстрого запуска.

Технические характеристики

Преобразователь частоты экономной серии V2 (однофазный / трехфазный 220В / 380В)

Модель	Мощность	Напряжение	Сила тока на выходе	Размеры (мм)
	кВт	В	А	длина	ширина	высота
V2-0R7G-S2	0.75	Одна фаза AC220В-240В 50/60Г ц	4	150	115	150
V2-1R5G-S2	1.5		7	150	115	150
V2-2R2G-S2	2.2		9.5	150	115	150
V2-3R0G-S2	3.0		11.5	150	115	150
V2-4R0G-S2	4.0		15	210	118	180
V2-5R5G-S2	5.5		20	210	118	180
V2-0R7G-T4	0.75	Три фазы AC380В-440В 50/60Гц	2.5	150	115	150
V2-1R5G-T4	1.5		4.1	150	115	150
V2-2R2G-T4	2.2		5.8	150	115	150
V2-3R0G-T4	3.0		7.5	150	115	150
V2-4R0G-T4	4.0		9.4	210	118	180
V2-5R5G-T4	5.5		12.6	210	118	180
V2-7R5G-T4	7.5		16.1	210	118	180

Функциональность

Функция	Описание
R; S; T	- Модель 380В соединяется с R; S; T клеммами - Модель 220V соединяется с Клеммами R-S или R- T （Определяется меткам)	Воздушный выключатель следует использовать в качестве устройства защиты от перегрузки по току перед источником питания преобразователя. Если есть LCDI, и он чувствителен к поломкам, пожалуйста, выберите LCDI, уровень чувствительности, которого выше 200мА и последний период реакции более 100мс
U: V; W	Выход инвертора, подключен с электрической машиной	Для того, чтобы уменьшить утечку тока, соединительный провод не должен быть более 50 метров
P; B	Соединения резистора торможения	Согласно спискф тормозных резисторов, выберите подходящий.
PE	Заземление	Инвертор должен быть хорошо заземлен.
COM	Сигнальная клемма	Нулевой потенциал цифрового сигнала
S1	Цифровой вход S1	Установите в соответствии с параметром F2.13, и заводские настройки по умолчанию равны FWD.
S2	Цифровой вход S2	Установите в соответствии с параметром F2.14, и заводские настройки по умолчанию равны REV
S3	Цифровой вход S3	Устанавливается в соответствии с параметром F2.15
S4	Цифровой вход S4	Устанавливается в соответствии с параметром F2.16
S5	Цифровой вход S5	Установите в соответствии с параметром F2.17, и заводские настройки по умолчанию равны внешнему RST
GND	Сигнальная клеемма	Нулевой потенциал аналогового входного сигнала
AVI	Входной сигнал 0-10В	0-10 В, входное сопротивление: 50 кОм
10V	Установка частоты потенциометра источника питания	+ 10 В, максимум 10 мА
ACI	4-20 мА аналоговый вход	4-10 мА, входное сопротивление: 100 Ом
A0	Аналоговый выход	Устанавливается в соответствии с параметром F2.10
RA ; RB; RC	Релейный выход	Установите в соответствии с параметром F2.20: AC250V /3A DC24V /2A
