Соосный цилиндрический редуктор MR574, NR574

Номинальная мощность - 2,2 кВт

Выходные обороты: 7,0 об/мин ... 10 об/мин

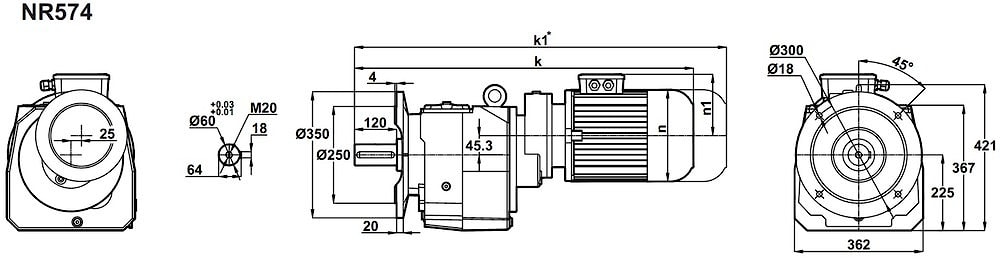

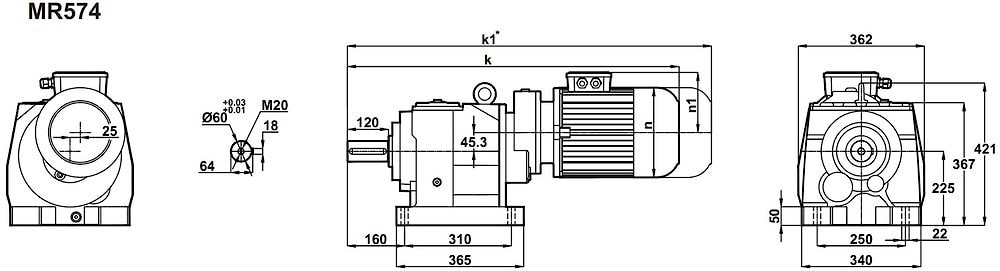

Соосный цилиндрический мотор редуктор MR574-100L/4a (исполнение на лапах) NR574-100L/4a (фланцевое исполнение) - электро-механический агрегат (передаточное устройство) в сборе с обще промышленным асинхронным электродвигателем переменного тока мощностью 2,2кВт напряжением 220 В или 380 В.
Рациональные скорости вращения выходного вала для данного габарита 6,0 об/мин ... 10 об/мин (данный показатель следует согласовывать с требуемым сервис-фактором).
Номинальный крутящий момент редуктора - 2500 Нм.
Допустимые радиальные нагрузи - 18000 Н.
Низкие шумовые и вибрационные показатели, надежность и неприхотливость привода, доступность проведения технических и профилактических работ.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
6,4	2999	217,15	10011	0,9	MR574-100L/4a NR574-100L/4a	160 162
7,4	2635	190,42	17334	1,0
7,6	2542	183,9	18703	1,1
10	1936	139,79	25445	1,4

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR574 и NR574 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR574 и NR574 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
