Соосный цилиндрический редуктор MR774, NR774

Номинальная мощность - 2,2 кВт

Выходные обороты: 3,0 об/мин ... 9,0 об/мин

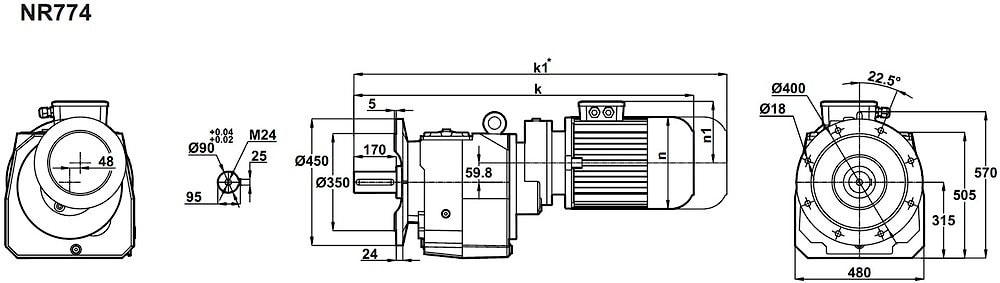

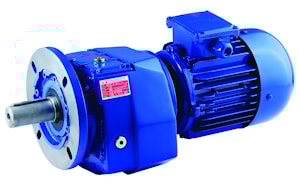

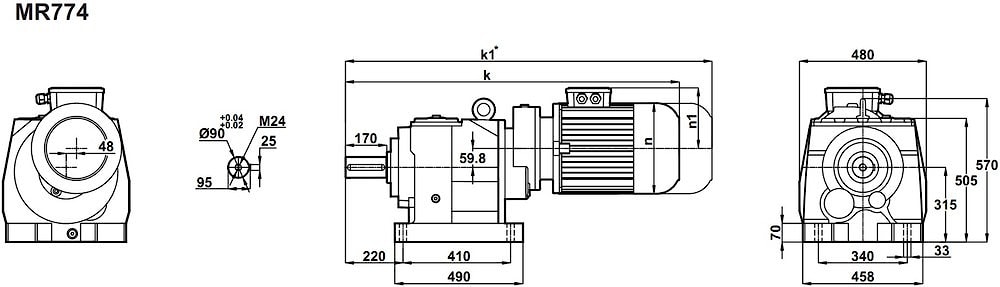

Четырех ступенчатый соосно-цилиндрический мотор-редуктор MR774-100L/4a (исполнение на лапах), NR774-100L/4a (фланцевое исполнение), MR774-112M/6 (исполнение на лапах), NR774-112M/6 (фланцевое исполнение) представляет собой асинхронный электрический двигатель переменного тока мощностью 2,2 кВт с входной скоростью n=1400 или n=900 об/мин, и линейная редукторная часть, снижающее входное вращение до выходных оборотов до 3,0 об/мин ... 9,0 об/мин (правильность выбора того или иного редукторного механизма следует согласовывать с необходимым сервис-фактором).
Номинальный крутящий момент 6800 Nm.
Допустимые радиальные нагрузки 65000 мN.
Продукция отпускается заправленным смазкой.

Гарантия - 2 года.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
2,9	6613	307,76	54245	1,1	MR774-112M/6 NR774-112M/6	338 344
3,3	5919	275,36	60264	1,2
3,7	5208	241,81	65602	1,4
4,5	4251	307,76	71724	1,7	MR774-100L/4a NR774-100L/4a	152 160
5,1	3805	275,36	74207	1,9
5,8	3348	241,81	76518	2,2
6,5	2998	216,32	78368	2,4
7,5	2590	187,07	80258	2,8
8,6	2247	161,98	81753	3,2

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR774 и NR774 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
