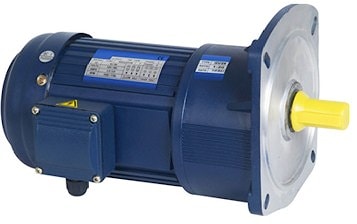

Соосный мини мотор-редуктор НН50 и НV50
Номинальная мощность – 2.2 кВт
Выходные обороты: 15 об/мин … 33 об/мин

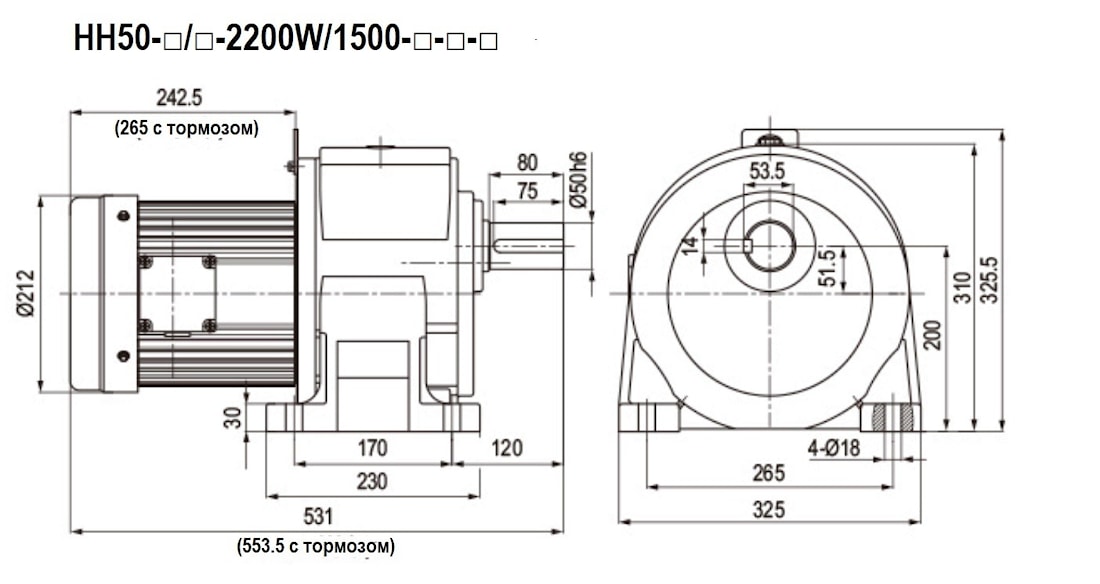

Соосный мини мотор-редуктор НН50 (исполнение на лапах)

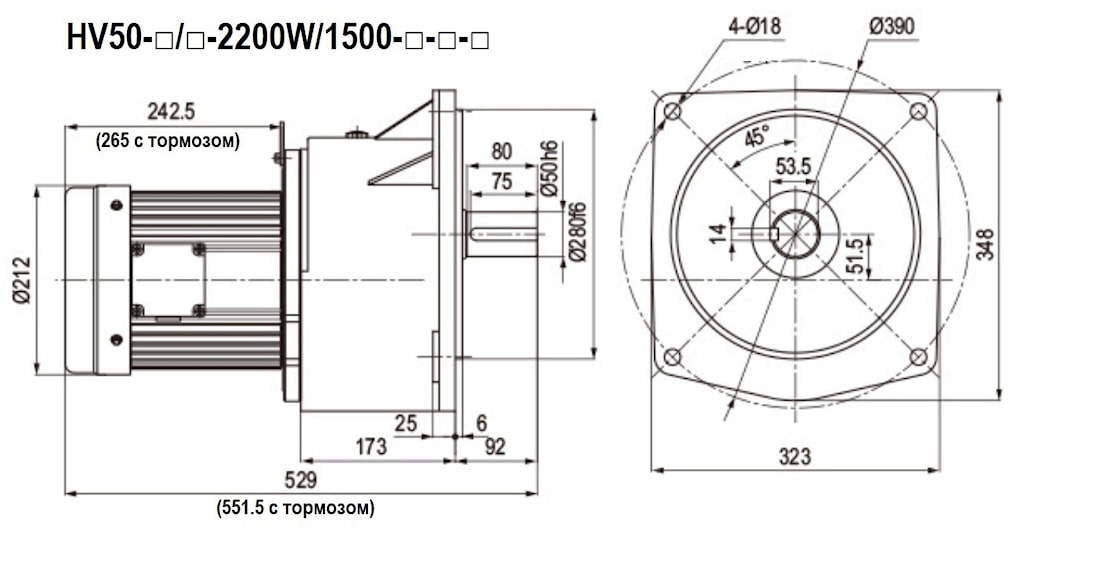

Соосный мини мотор-редуктор НV50 (фланцевое исполнение)

Обороты на выходном валу

Крутящий момент на выходном валу

Передаточное число

Модель редуктора

Масса

n2 (об/мин-1)

М2 (Нм)

i

m (кг)

15

1260

100

HH50(HV50)-15/100K-2200W/1500-□-□-□

55

16

1130

90

HH50(HV50)-16/90K-2200W/1500-□-□-□

55

18

1050

80

HH50(HV50)-18/80K-2200W/1500-□-□-□

55

21

955

70

HH50(HV50)-21/70K-2200W/1500-□-□-□

55

55

781

60

HH50(HV50)-55/60K-2200W/1500-□-□-□

55

30

651

50

HH50(HV50)-30/50K-2200W/1500-□-□-□

55

33

598

45

HH50(HV50)-33/45K-2200W/1500-□-□-□

55



Условное обозначение

Мотор-редуктор

HV50

15

/

100

2200W

/

1500-

S3

BR1

Тип

мотор-редуктора

Вых. обо-роты

Переда-точное число

Мощность мотора

Обо-роты мотора

Питание мотора

Торможение

Опции

электро-

двигателя

варианты:

HH50

(на лапах; d=50)

HV50 (фланец; d=50)

15

16

18

21

55

30

33

100

90

80

70

60

50

45

2200W 2.2кВт

.

1500 – 1500 об/мин

S2 3ф220В

S3 3ф220В

S2/3 220/380В

L – DC

- нет опций

BR1 (B)

тормоз DC90V,

при выключ. питании;

BR/HR (YB) – тормоз с ручным растормаж-ием;

BR2 (DB) - тормоз DC24V,

при включ питании;

Выпрямитель по умолчанию не входит в комплектацию

- - нет опций;

TF

термисторы;

TW

термостат, биметаллический переключатель;

WE –двухсторонний вал электродвигателя;

TRO

тропический климат;

IG – энкодер
