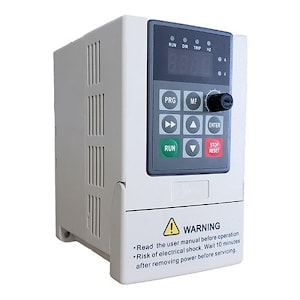

Частотный преобразователь V3

Частотный преобразователь V3 серии (однофазные и трехфазные 220В высокопроизводительные векторные инвертеры)

Особенности продукта:

- V/F и векторное управление без датчиков

- Производительность соответствует стандарту GB / T12668-2002, IEC61800.

- Компактный дизайн с простым управлением клавишами

- Широкий диапазон входного напряжения: 310 ~ 480 В и широкий диапазон мощности: 0,4 кВт ~ 1000 кВт / 400 В

- Функция автонастройки параметров: - — Функция автонастройки статических параметров.

Технические характеристики

Преобразователь частоты серии V3 (однофазный / трехфазный 220В)

Модель	Мощность	Номинальный ток	Размеры (мм)			Вес
	кВт	А	длина	ширина	высота	кг
V3-0R4G-S2/T2	0.4	2.5/2.5	83.6	162	135	1.0
V3-0R75G-S2/T2	0.75	5.0/5.0	83.6	162	135	1.0
V3-1R5G-S2/T2	1.5	7.0/7.0	83.6	162	135	1.0
V3-2R2G-S2/T2	2.2	10.0/10.0	100	171	153	1.5

Функциональность

Функция	Описание
ROA,ROB，ROC	Выход RO: 3A / AC250 ， A / DC30V ； ROA и ROB постоянно закрыты; ROA & ROC постоянно открыты
10V	Напряжение + 10В
AI	Диапазон ввода: опционально ток AI: 0 ~ 10В / 0 ~ 20мА (переключается с помощью J3) Входной резистор: 20кОм для входа напряжения, 500Ом для токового входа Разрешение: 10В соответствует 50Гц, минимальное разрешение 5мВ. Отклонение ± 1% ， 25 ℃ Примечания: Потенциометр клавиатуры для установки параметра AI1 и клемма AI для установки параметра AI2
24V	Напряжение 24В
GND	+ 10В параметр, нулевой потенциал
АО	Диапазон выхода: напряжение 0 ~ 10 В или ток 0 ~ 20 мА ； Напряжение или ток на выходе будут установлены с помощью J2 ； Отклонение: ± 1% ， 25 ℃
S1	Цифровой вход 1; резистор: 3.3 кОм
S2	Цифровой вход 2; 0 ~ 4В соответствует входу низкого уровня， 7 ~ 30В
S3	Цифровой вход 3; соответствует высокому уровню ввода
S4	Цифровой вход 4; максимальная входная частота: 1кГц Все это программируемые цифровые входные клеммы.
S5	Цифровой вход 5; Клиенты могут устанавливать функции терминала через код функции.
Y	Цифровые выходы, выходной терминал с открытым коллектором, соответствующий терминал GND
485+	485 интерфейс связи
485-
