Соосный цилиндрический редуктор MR202, NR202

Номинальная мощность - 2,2 кВт

Выходные обороты: 80 об/мин ... 400 об/мин

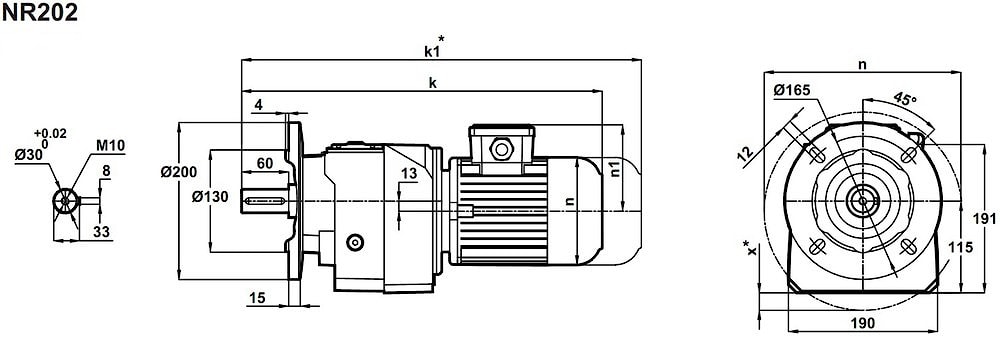

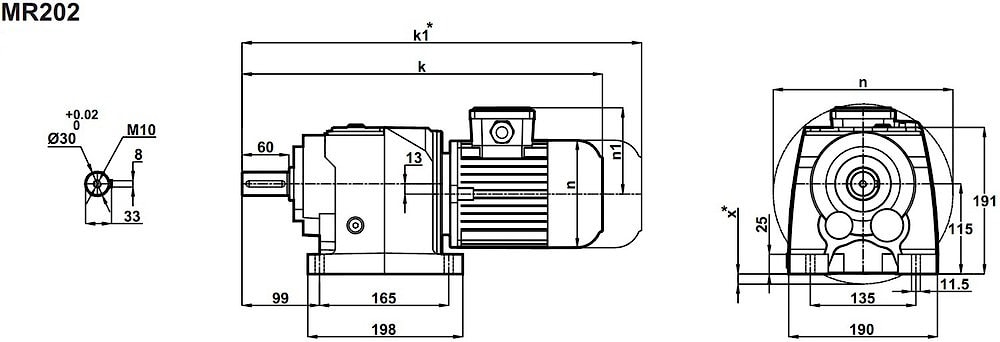

Соосный цилиндрический мотор-редуктор MR202-100L/4a (лапы) и NR202-100L/4a (фланец) представляет собой линейный механическо-передаточный узел, функционирующий от электродвигателя переменного тока мощностью 2,2кВт, напряжением 220V или 380V.
Эффективные передаточные значения: i=3,5 , i= 4.2 i= 4.5 , i= 5 , i= 5.8 , i= 7 , i= 8.4 , i= 10 , i= 10.7 , i= 12 , i= 14 , i= 14.8 , i= 16 , i= 18.8 , i=20.
Номинальный выходной момент 270 Nm.
Допустимые радиальные нагрузки до 3000 N.
Редуктор заправляется заводской трансмиссионной смазкой, имеются доступные сливные и заливные горловины для контроля и смены масла.

Гарантия - 2 года.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
70	289	20,10	3077	0,9	MR202-100L/4a NR202-100L/4a	41 43
74	271	18,85	3236	1,0
87	231	16,03	3564	1,1
94	214	14,86	3684	1,1
101	201	13,92	3774	1,2
115	176	12,18	3918	1,3
130	156	10,81	4010	1,4
139	146	10,07	4048	1,4
167	122	8,40	4105	1,6
199	102	7,04	3922	1,8
241	84	5,80	3714	2,1
276	73	5,08	3531	2,2
311	65	4,50	3375	2,3
333	61	4,20	3288	2,4
400	51	3,50	3074	2,5

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR202(3) и NR202(3) можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR202(3) и NR202(3) можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
