Соосный цилиндрический редуктор MR282, MR283, NR282 и NR283

Номинальная мощность - 1,5 кВт

Выходные обороты: 20 об/мин ... 100 об/мин

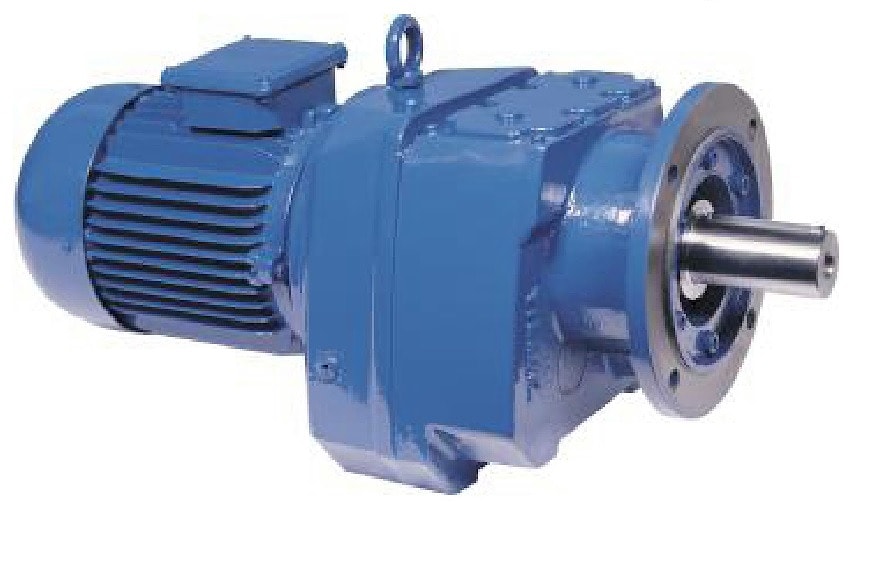

Соосно-цилиндрический мотор-редуктор MR283-90L/4 (исполнение на лапах) NR283-90L/4 (фланцевое исполнение) MR282-90L/4 (исполнение на лапах) NR282-90L/4 (фланцевое исполнение) MR282-100L/6 (исполнение на лапах) NR282-100L/6 (фланцевое исполнение) - линейный осевой редукторный механизм с используемым электродвигателем мощностью - 1,5 кВт (а это 1,5/3000; 1,5 /1500; 1,5/1000; 1,5/750) 220 V или 380 V.
Диапазон оптимальных выходных оборотов 20 об/мин ... 100 об/мин (при минимальных требованиях к сервис-фактору).
Передаваемое усилие на приводном валу - до 560 Nm.
Допустимые радиальные нагрузки - до 8000N.
Эффективное, надежное и экономичное приводное решение.

Сервис-фактор (fs)

Монтажные расположения

Комбинированное исполнение (лапы, фланец)

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
22	614	63,65	5740	1,0	MR283-90L/4 NR283-90L/4	46 48
26	523	54,12	8039	1,1
30	449	46,37	7741	1,3
33	406	41,96	7935	1,4
36	384	25,23	8037	1,6	MR282-100L/6 NR282-100L/6	51 53
42	329	21,66	8069	1,8
46	297	30,37	7762	1,9	MR282-90L/4 NR282-90L/4	45 47
55	247	25,23	7246	2,1
65	212	21,66	6850	2,4
73	187	19,06	6537	2,6
83	166	16,91	6259	2,8
98	141	14,31	5893	3,1

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR283 и NR283 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR283 и NR283 можно рассматривать как: технический аналог соосно-цилиндрических редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия)
