Соосный цилиндрический редуктор MR674, NR674

Номинальная мощность - 1,5 кВт

Выходные обороты: 3,5 об/мин ... 10 об/мин

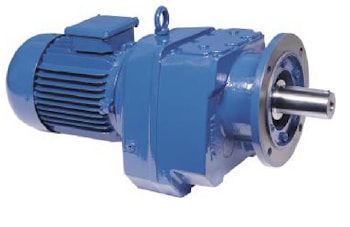

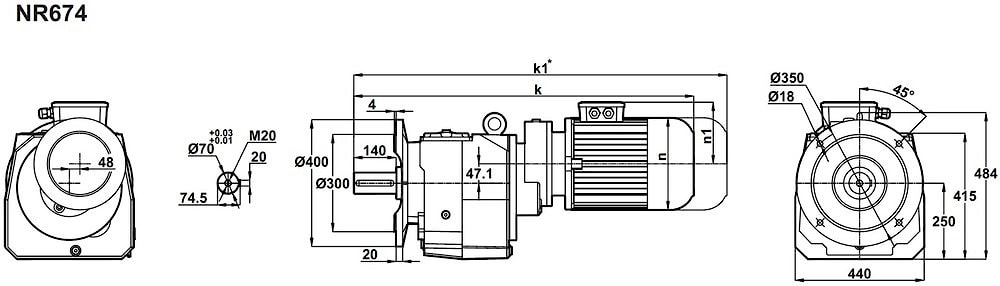

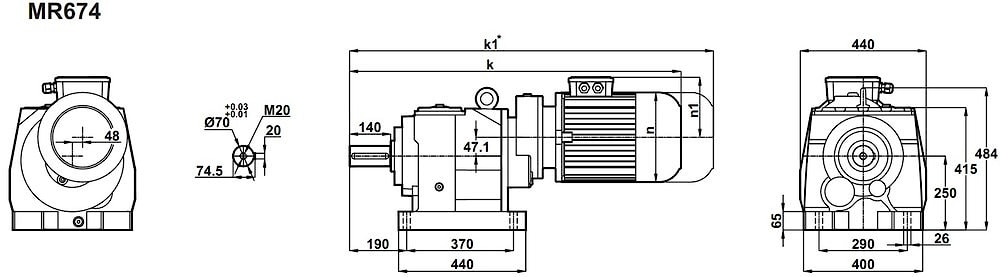

Соосно-цилиндрический мотор-редуктор MR674-90L/4 (исполнение на лапах), NR674-90L/4 (фланцевое исполнение), MR674-100L/6 (исполнение на лапах), NR674-100L/6 (фланцевое исполнение) - четырехступенчатый цилиндрический редуктор и электродвигатель мощностью 1,5 кВт.

Номинальный крутящий момент - 4300 Нм.

Оптимальными оборотами выходного вала для данного габарита считаются 3,5 об/мин ... 10 об/мин (скорректированного необходимым сервис-фактором).
Мотор-редуктор изготавливаются в исполнениях на лапах и на фланце.

Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
3,5	3813	260,54	30276	1,0	MR674-100L/6 NR674-100L/6	250 255
3,9	3375	230,24	34647	1,2
4,6	2872	196,13	38879	1,4
5,4	2451	260,54	41807	1,6	MR674-90L/4 NR674-90L/4	245 249
6,1	2170	230,24	43583	1,8
7,1	1846	196,13	45491	2,2
8,3	1590	168,61	46734	2,5
9,6	1382	146,32	47838	2,9
11	1210	127,91	48641	3,3

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR674 и NR674 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR674 и NR674 можно рассматривать как: технический аналог соосно-цилиндрических редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
