Соосный цилиндрический редуктор MR775, NR775

Номинальная мощность - 1,5 кВт

Выходные обороты: 2,0 об/мин ... 4,5 об/мин

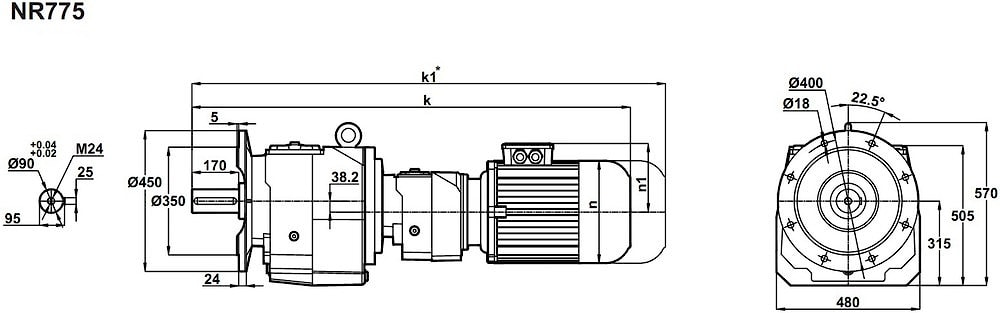

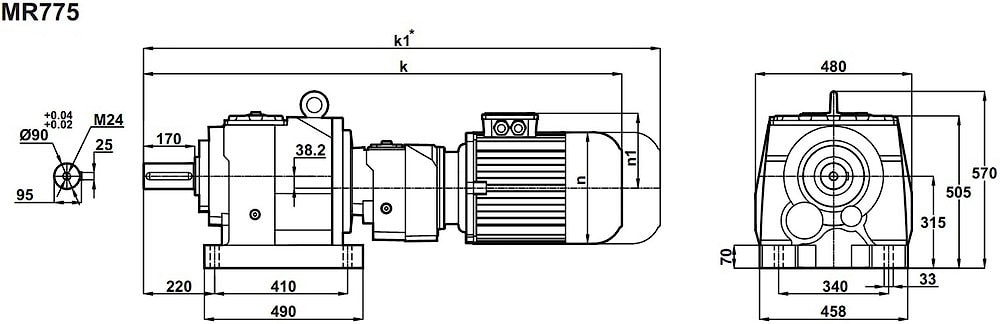

Соосный цилиндрический мотор редуктор MR775-90L/4 (лаповое исполнение) и NR775-90L/4 (фланцевое исполнение) - многоступенчатое решение зубчатых передач пяти ступенчатого редукторного механизма, в виде осевого трансмиссионного редукторного механизма в сборке с общепромышленным электродвигатель мощностью 1,5кВт.
Номинальный крутящий момент 7500 Нм. Допустимые радиальные нагрузки на выходной вал - 50000 Н.
Рациональные передаточные соотношения для данного габарита i=500 ... i=900 (правильность выбора передаточного числа следует сопоставлять с необходимым сервис-фактором).
Редуктор заправлен заводской смазкой, имеются сервисные горловины для последующей своевременной смены масел.

Гарантия - 24 месяца.

Сервис-фактор (fs)

Монтажные расположения

Применяемые типы масел

Условное обозначение

Каталог M-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
1,5	8463	926,97	30461	0,9	MR775-90L/4 NR775-90L/4	345 350
1,7	7513	822,36	44657	1,0
1,9	6703	733,24	53509	1,1
2,2	5934	647,98	60143	1,2
2,4	5312	579,77	64867	1,4
2,7	4673	509,13	69159	1,5

Вернуться к выбору мощностей


Соосно-цилиндрический мотор-редуктор MR775 и NR775 можно рассматривать как: полный аналог соосно-цилиндрических мотор-редукторов таких брэндов , как Varvel (Италия) , Motovario (Италия) , STM (Италия) , Transtecno (Италия) , Siti (Италия) , Tos Znojmo (Чехия) , Sew Eurodrive (Германия) , KEB (Германия) , PGR (Турция) и других .

Соосно-цилиндрический мотор-редуктор MR775 и NR775 можно рассматривать как: технический аналог соосных редукторов таких брэндов , как Bonfiglioli (Италия) , Innovari/Hydromec (Италия) , Watt Drive (Австрия) , Nord Getriebebau DriveSystems (Германия) , Bauer Gearmotors (Германия) , Lenze (Германия) .
