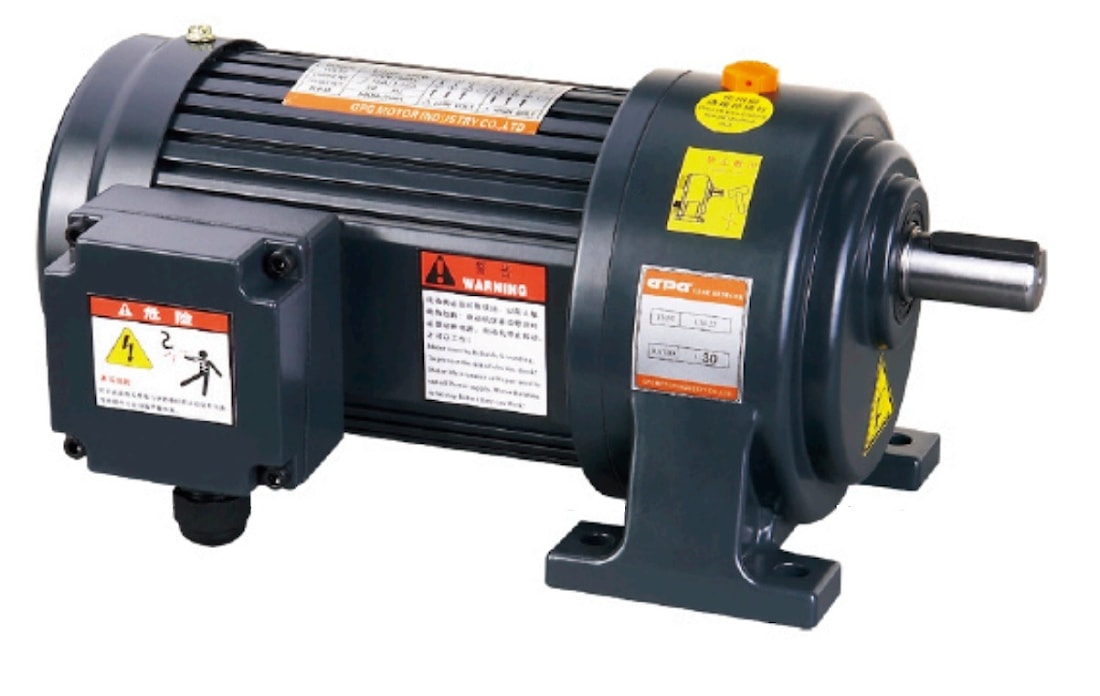

Соосный мини мотор редуктор исполнение на лапах 1500 Ватт
Соосный мини мотор редуктор исполнение на лапах 1500 Ватт
Спецификация мотор
Условное обозначение
Каталог серии "Мини"
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Модель редуктора | Масса |
| n2 (об/мин-1) | М2 (Нм) | i | ` | m (кг) |
| 8 | 1480 | 180 | HH50-8/180K-1500W/1500 | 20 |
| 9 | 1320 | 160 | HH50-9/160K-1500W/1500 | 20 |
| 10 | 1160 | 140 | HH50-10/140K-1500W/1500 | 20 |
| 12 | 1010 | 120 | HH50-12/120K-1500W/1500 | 20 |
| 15 | 837 | 100 | HH40-15/100K-1500W/1500 | 20 |
| 16 | 771 | 90 | HH40-16/90K-1500W/1500 | 20 |
| 18 | 708 | 80 | HH40-18/80K-1500W/1500 | 20 |
| 21 | 624 | 70 | HH40-21/70K-1500W/1500 | 20 |
| 25 | 524 | 60 | HH40-25/60K-1500W/1500 | 20 |
| 30 | 436 | 50 | HH40-30/50K-1500W/1500 | 20 |
| 33 | 411 | 45 | HH40-33/45K-1500W/1500 | 20 |
| 37 | 349 | 40 | HH40-37/40K-1500W/1500 | 20 |
| 50 | 271 | 30 | HH32-50/30K-1500W/1500 | 20 |
| 60 | 226 | 25 | HH32-60/25K-1500W/1500 | 20 |
| 75 | 181 | 20 | HH32-75/20K-1500W/1500 | 20 |
| 100 | 135 | 15 | HH32-100/15K-1500W/1500 | 20 |
| 150 | 91 | 10 | HH32-150/10K-1500W/1500 | 20 |
| 300 | 45 | 5 | HH32-300/5K-1500W/1500 | 20 |
| 500 | 26 | 3 | HH32-500/3K-1500W/1500 | 20 |

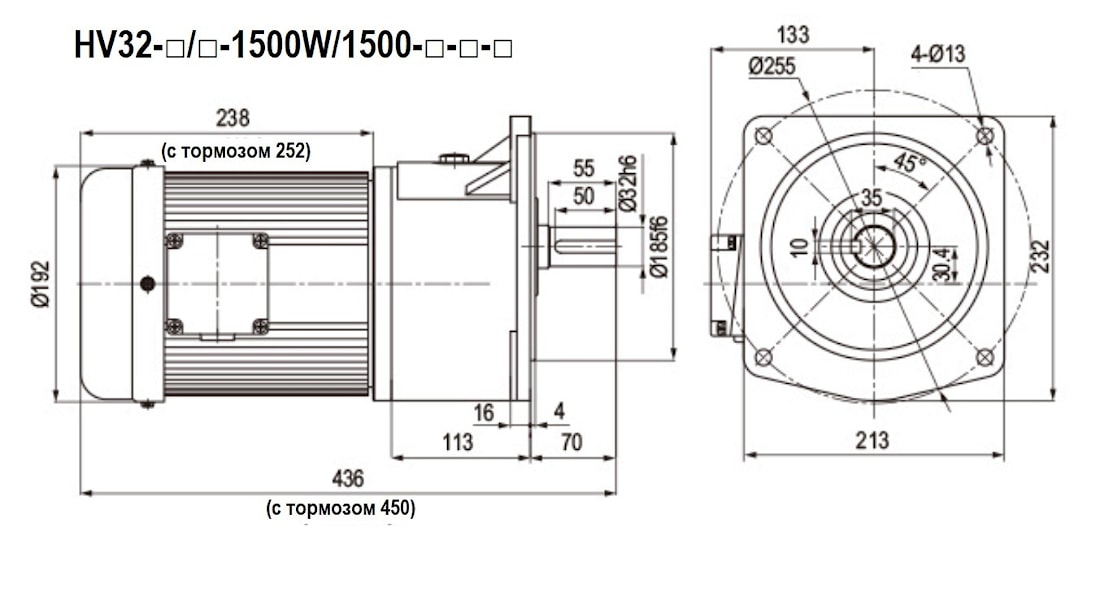

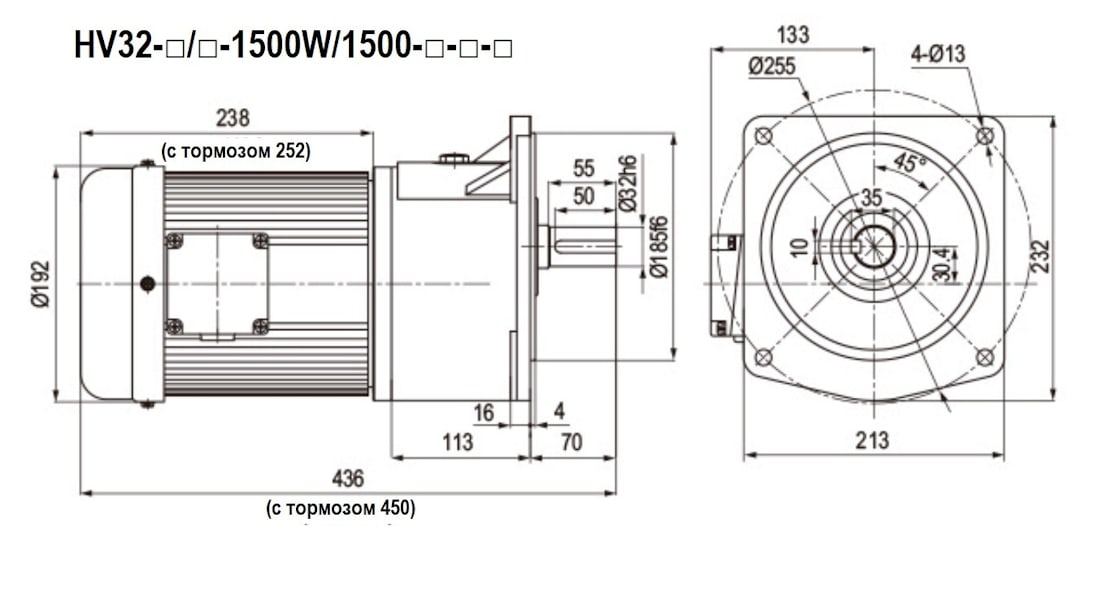

Присоединительные размеры
| Передаточные числа | Статор +Вал | A | D | E | F | G | H | J | K | L | M | X | Y | Z | S | P | Q | W | T |
| 3 ~ 30 | 160+32 | 450 | 130 | 170 | 215 | 165 | 13 | 30 | 70 | 21 | 192 | 216 | 138.5 | 146 | 32 | 55 | 50 | 10 | 35.5 |
| 40 ~ 100 | 160+40 | 510 | 150 | 210 | 265 | 205 | 15 | 36 | 85 | 23 | 192 | 250 | 160 | 146 | 40 | 65 | 60 | 10 | 43.5 |
| 120 ~ 180 | 160+50 | 560 | 170 | 265 | 335 | 230 | 18 | 51 | 120 | 30 | 192 | 306 | 200 | 146 | 50 | 80 | 75 | 14 | 54 |
***Соосный мини мотор редуктор исполнение на лапах 1500 Ватт, оснащенный электромагнитным тормозом, - размер А=+12
