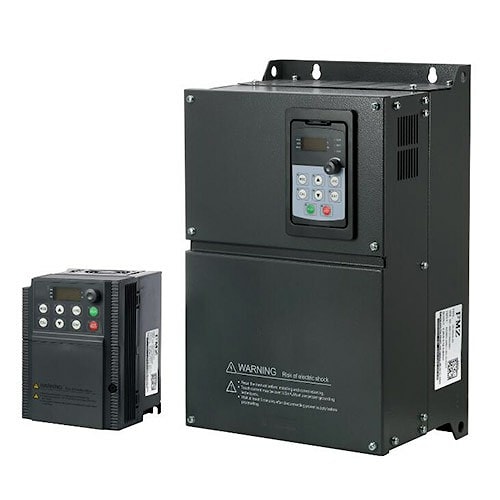

Частотный преобразователь V6


Частотный преобразователь V6
Частотный преобразователь V6 серии (высокопроизводительные безконтактные векторные инвертеры)

Особенности продукта:

- Двухпроцессорная конструкция с лучшей производительностью;

- Температура окружающей среды до 50С, хорошая конструкция воздуховода;

- Широкий диапазон входного напряжения: 310 ~ 480 В и широкий диапазон мощности: 0,4 ~ 1000 кВт / 400 В;

- Функция автонастройки параметров: функция автонастройки статических параметров;

- Доступно программирование индивидуальных функции;

- Тормозная способность (Отличный вариант для лифта / подъемника);

- Стандартная связь Mod-bus и RS485

- Встроенные простые функции ПЛЦ

Технические характеристики

Преобразователи частоты серии V6 (трехфазные, 380 В)

МодельМощностьНоминальный ток на входеНоминальный ток
кВтАA
V6-0R75G-T 40.753.62.3
V6-1R5G-T 41.56.44.1
V6-2R2G-T 42.28.75.5
V6-4RG-T 44.0149.4
V6-5R5G-T 45.520.712.6
V6-7R5G-T 47.526.517
V6-11RG-T 41136.624.6
V6-15RG-T 4154032
V6-18R5G-T 4184738
V6-22RG-T 4225645
V6-30RG-T 4307060
V6-37RG-T 4378075
V6-45RG-T 4459492
V6-55RG-T 455128115
V6-75RG-T 475160150
V6-90RG-T 490190180
V6-110RG-T 4110225215
V6-132RG-T 4132265260
V6-160RG-T 4160310305
V6-185RG-T 4185355360
V6-200RG-T 4200385380
V6-220RG-T 4220430425
V6-250RG-T 4250485480
V6-2800RG-T 4280545530
V6-315RG-T 4315610600
V6-350RG-T 4350665650
V6-400RG-T 4400785725
V6-500RG-T 4500860860


Конфигурация

ВводНоминальное напряжение и частота3 фазы 380В, 50Гц / 60Гц
Допустимое напряжение и частотаНапряжение: 310В-480В; Частота: 50Гц / 60Гц ± 15%
ВыводВыходное напряжениеМаксимальное выходное напряжение равно входному напряжению
Выходная частотаОт 0,5Гц до 400Гц
Перегрузочная способность150% от номинального выходного тока в течение 60с; 200% от номинального выходного тока в течение 2с
УправлениеРежим модуляции3-фазный PWM, 2-фазный PWM
Режим управленияУправление V/F для постоянного крутящего момента; управление V/F для квадратичной нагрузки; векторное управление без PG (управление разомкнутым циклом); энергосбережение
Установка метода запуска командыВнешний терминал, панель клавиатуры или последовательная связь
Метод установки команды скоростиАналоговая настройка, клавиатура, последовательная связь, установка скорости ВВЕРХ / ВНИЗ с внешнего терминала
Разрешение установки скоростиКлавиатура: 0,1 Гц
Аналоговая настройка: 0,05 / 50 Гц (10 бит)
Точность управления скоростьюУправление V/F: ± 2%
Векторное управление без PG (управление без обратной связи): ± 0,2%
Диапазон регулирования скоростиУправление V/F 1:40
Векторное управление без PG (управление без обратной связи) 1: 200
Время разгона и торможения0-3200с
Частота переключения1,5кГц ~ 12кГц, в зависимости от температуры перехода автоматически снижает частоту переключения
Аналоговый ввод2 вводаAI1、AI2
ТипDC ток
Максимальный диапазон вводаAI1: от 0VDC до 5VDC, от 0VDC до 10VDC, от 0/4 до 20 мА;

AI2: от 0VDC до 10VDC или вход датчика PTC
Аналоговый вывод1 выводAO1
ТипDC ток
Максимальный диапазон выводаВыход по напряжению: от 0В до 10В, выходные показатели тока: от 0/4мА до 20мА
Логический вводПеречень0.75кВт-11кВт: LI1, LI2, LI3, LI4, AI1, AI2

15кВт-500кВт: LI, LI2, LI3, LI4, LI5, LI6, LI7, LI8, AI1, AI2

Примечание: 2 виртуальных логических ввода, способных конфигурировать AI1 и AI2 в порт логического входа (положительная или отрицательная логика)
Максимальный диапазон ввода0-24VDC
Логический выводПеречень0.75кВт-11кВт: выход импульсного сигнала(LO-CLO), релейный выход 1、2(T1A-T1B-T1C、T2A-T2B-T2C)
15кВт-500кВт: выход импульсного сигнала(LO-CLO, релейный выход 1、2(T1A-T1B-T1C,T2A-T2B-T2C)
Вывод импульсного сигналаOC, выходная частота, токовый выход, другие функции
Релейный выходRA-RB-RC, включая замыкающий контакт

Максимальная коммутационная способность:

T1A, T1B: 3А при 250В переменного тока или 4А при 30В постоянного тока

T2A, T2B: 2А при 250В переменного тока или 30В постоянного тока
Интерфейс последовательной связиИнтерфейс RS485 поддерживает протокол Modbus.
Дисплей4-значный цифровой светодиодный дисплейДля отображения настройки частоты, выходной частоты, кода неисправности, настройки параметров и т. Д.
Параметры окружающей средыСтандартыДля преобразователей частоты серии V6 используются строгие международные стандарты и соответствующие рекомендованные стандарты IEC и EN для устройств управления, особенно IEC / EN61800-5-1 и IEC / EN61800-3.
Высота над уровнем моряИзменение номинальных характеристик не требуется на высоте 1000 м или ниже (изменение характеристик необходимо на высоте выше 1000 м)
Окружающей среды0,75–11 кВт: надежная работа при -10 ~ 50°C без изменения номинальных характеристик. При снятии верхней защитной крышки температура окружающей среды может достигать +50°C. Выше +50 ° C ток падает на 2,2% при каждом повышении температуры на 1°C. 15–500 кВт: надежная работа при -10 ~ 40°C без снижения номинальных характеристик.

Хранение: -25 ~ 70 ° C
ВлажностьОтсутствие конденсата или капель при 5 ~ 95%, в соответствии с IEC60068-2-3
Максимальная защита от загрязненияКласс 2, в соответствии с IEC / EN61800-5-1
СтруктураУровень защитыIP44
ОхлаждениеПринудительное воздушное охлаждение
Способ установкиНа стене


Компоненты предложенного частотного преобразователя могут работать совместно с компонентами VFD следующих марок (AC Drive, Frequency inverter, Variable frequency drive, VSD, Inverter): ABB, SIEMENS, DANFOSS, VACON, SEW, LENZE, PETER ELECTRONIC, LEISTER, WATT DRIVE, KEB, BONFIGLIOLI, NORD, CAG ELECTRIC MACHINERY, INTECNO, SYCOTEC, KB ELECTRONICS, TDE MACNO SPA, GEFRAN, CONTROL TECHNIQUES, PEPPERL FUCHS, GRUNDFOS, VEM MOTORS, BR INDUSTRI-ELEKTRONIK, RK ROSE+KRIEGER, CARLO GAVAZZI, LEROY SOMER, VERLINDE, TRANSTECNO, STAHL CRANE SYSTEMS GMBH, MIYACHI, DEMAG CRANES COMPONENTS, ABM, ROSSI, COGNITO QUAM, GE, AIRTECNICS, Delta, Teco, Toshiba, Mitsubishi, fuji, Yaskawa, Hitachi, Omron, Panasonic, HYUNDAI, LS/LG
