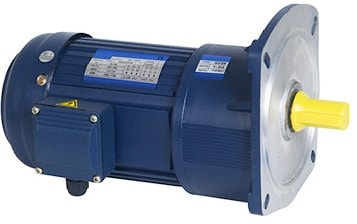

Соосный мини мотор редуктор фланцевое исполнение 1500 Ватт
Соосный мини мотор редуктор фланцевое исполнение 1500 Ватт
Спецификация мотор
Условное обозначение
Каталог серии "Мини"
| Обороты на выходном валу | Крутящий момент на выходном валу | Передаточное число | Модель редуктора | Масса |
| n2 (об/мин-1) | М2 (Нм) | i | m (кг) | |
| 8 | 1480 | 180 | HV50-8/180K-1500W/1500 | 20 |
| 9 | 1320 | 160 | HV50-9/160K-1500W/1500 | 20 |
| 10 | 1160 | 140 | HV50-10/140K-1500W/1500 | 20 |
| 12 | 1010 | 120 | HV50-12/120K-1500W/1500 | 20 |
| 15 | 837 | 100 | HV40-15/100K-1500W/1500 | 20 |
| 16 | 771 | 90 | HV40-16/90K-1500W/1500 | 20 |
| 18 | 708 | 80 | HV40-18/80K-1500W/1500 | 20 |
| 21 | 624 | 70 | HV40-21/70K-1500W/1500 | 20 |
| 25 | 524 | 60 | HV40-25/60K-1500W/1500 | 20 |
| 30 | 436 | 50 | HV40-30/50K-1500W/1500 | 20 |
| 33 | 411 | 45 | HV40-33/45K-1500W/1500 | 20 |
| 37 | 349 | 40 | HV40-37/40K-1500W/1500 | 20 |
| 50 | 271 | 30 | HV32-50/30K-1500W/1500 | 20 |
| 60 | 226 | 25 | HV32-60/25K-1500W/1500 | 20 |
| 75 | 181 | 20 | HV32-75/20K-1500W/1500 | 20 |
| 100 | 135 | 15 | HV32-100/15K-1500W/1500 | 20 |
| 150 | 91 | 10 | HV32-150/10K-1500W/1500 | 20 |
| 300 | 45 | 5 | HV32-300/5K-1500W/1500 | 20 |
| 500 | 26 | 3 | HV32-500/3K-1500W/1500 | 20 |

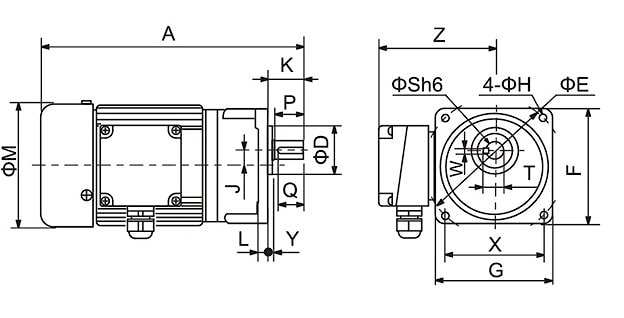

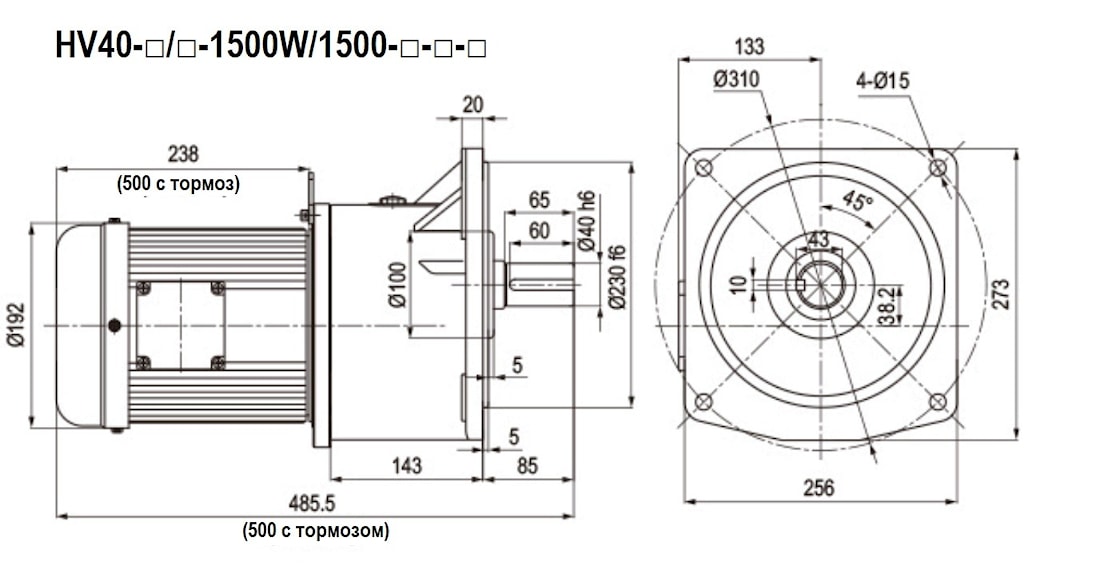

Присоединительные размеры
| Передаточные числа | Статор +Вал | A | D | E | F | G | H | J | K | L | M | X | Y | Z | S | P | Q | W | T |
| 3 ~ 30 | 160+32 | 450 | 185 | 255 | 248 | 255 | 13 | 30 | 70 | 16 | 192 | 180.5 | 3 | 146 | 32 | 55 | 50 | 10 | 35.5 |
| 40 ~ 100 | 160+40 | 510 | 230 | 310 | 290 | 268 | 15 | 36 | 85 | 21 | 192 | 219 | 5 | 146 | 40 | 65 | 60 | 10 | 43.5 |
| 120 ~ 180 | 160+50 | 560 | 280 | 390 | 360 | 335 | 18 | 51 | 92 | 25 | 192 | 275.8 | 5 | 146 | 50 | 80 | 75 | 14 | 54 |
***Соосный мини мотор редуктор фланцевого исполнения 1500 Ватт, оснащенного электромагнитным тормозом, - размер А=+12
Если вы хотите купить соосный мини мотор редуктор фланцевое исполнение 1500 ватт , вы можете:
Позвонить:
Российская Федерация
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
+7 (495) 369-04-89
+7 (910) 726-725-4 (МТС) Смоленск
info@tech-privod.com
Республика Беларусь
+375 17 272-04-08 (т/ф) Минск
+375 29 61-787-61 (A1) Минск
Рекомендуем
Ещё из раздела АС соосные мини мотор-редукторы 1500 ватт

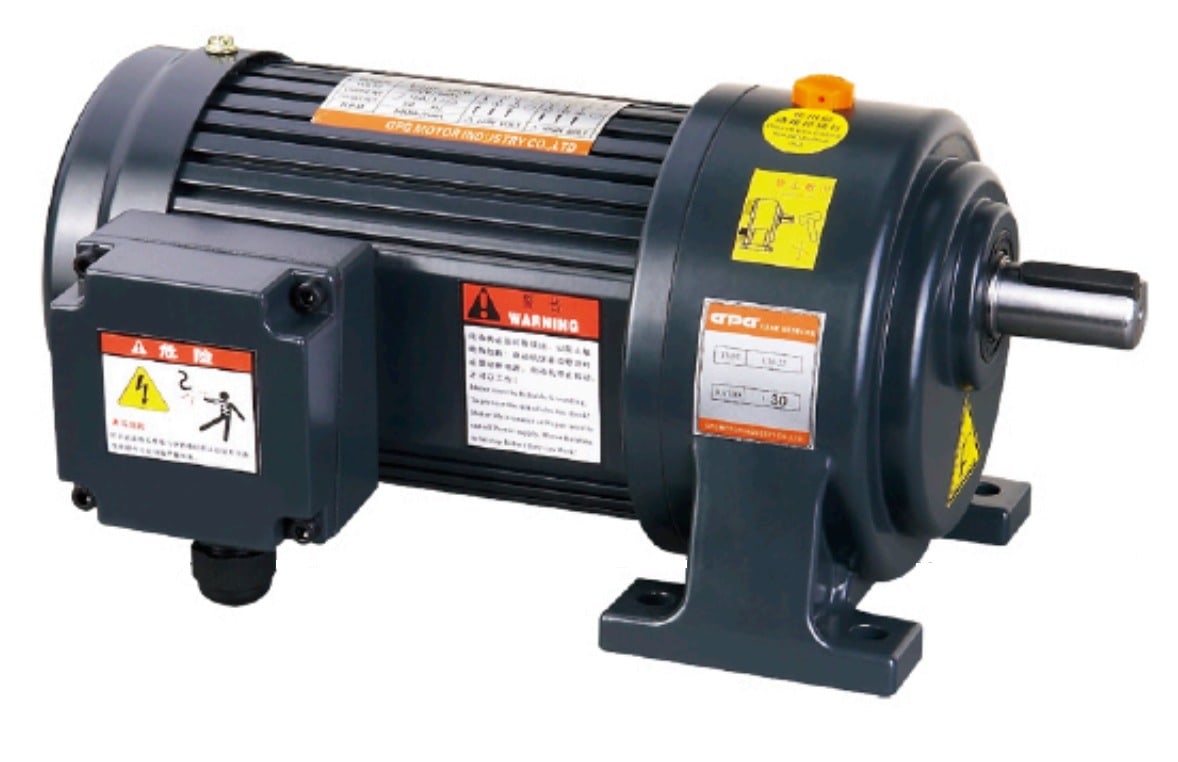

Соосный мини мотор редуктор исполнение на лапах 1500 Ватт Спецификация мотор Условное обозначение Каталог серии "Мини" Обороты на выходном валу Крутящий момент на выходном валу Передаточное число Модель редуктора Масса n 2 (об/мин -1 ) М 2 (Нм) i ` ...
