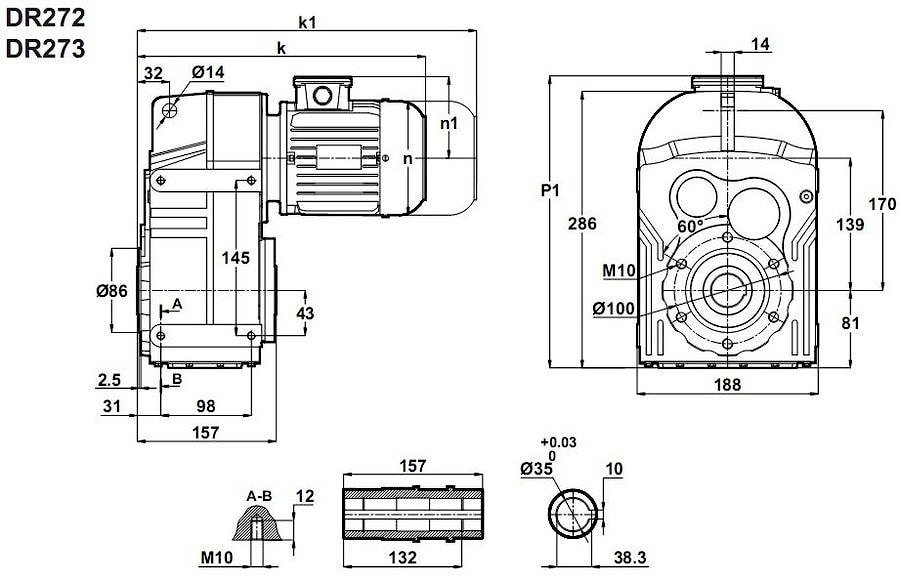

Цилиндрический редуктор DR272 и DR273

35 об/мин ... 140 об/мин

Совершенное техническое решение по передачи крутящего момента в промышленных условиях, - предлагается как цилиндрический мотор-редуктор DR272-90L/4 или DR273-90L/4.
Двух- ступенчатый и трех- ступенчатый многопрофильный привод с общепромышленными электродвигателем мощностью - 1,5KW.
Широкий диапазон передаточных чисел: i=10 ... i=60.
Крутящий передаваемый момент: 200Нм - 400Нм.
Радиальные нагрузки на выходные валы: 13000Н.
Гарантия - 24 месяца.

Условное обозначение
Каталог D-series

Обороты на выходном валу	Крутящий момент на выходном валу	Передаточное число	Радиальные нагрузки на выходной вал	Сервис фактор	Тип редуктора	Масса
n2 (об/мин-1)	M2 (Нм)	i	Fr (Н)	fs		m (кг)
23	582	60,39	9589	0,8	DR273-90L/4	33
28	486	50,36	11395	0,9
33	408	42,22	12570	1,1
38	352	36,38	13295	1,3
46	294	30,34	13954	1,5
54	253	25,78	14376	1,8	DR272-90L/4	31
62	222	22,67	14664	2,0
66	209	21,33	14782	2,1
77	179	18,25	15044	2,5
88	157	16,00	15220	2,9
99	139	14,14	15009	3,2
118	117	11,90	14333	3,8
138	100	10,11	13717	4,3

Вернуться к выбору мощностей

Мотор-редуктор DR272 и DR273 - является полным аналогом мотор-редукторов TNC22 и TNC23 , TNC 22 и T NC 23 , TNC 2 2 и TN C 2 3 (производства Tos-Znojmo/Чехия ); можно рассматривать как технический аналог мотор-редукторов маркам MPL80 и MPL80/3 , MPD63 и MPD60/3 , MPL 80 и M PL 80 3 , MPD 63 и M PD60 3 , M PL80 и M PL 80 3 , M PD63 и MP D 63 3 (производства Siti/Италия); м/редукторов S062 и S063 , S 062 и S 063 , S 06 2 и S 06 3 (производства Motovario/Италия); SK2282 и SK2382 , SK 2282 и SK 23 82 , S K 2282 и SK 2382 (производства Nord/Германия); моторедуктор F252 и F253 , F 252 и F 25 3 , F 25 2 и F2 53 (производства Bonfiglioli/Италия).

Редуктор DT272 и DT273 является аналогом редукторов PL80- , PL80/3 , PD63- , PD63/3 , PL 80 , PL 80 3 , PD 63 , PD 63.3 , P L 80 , P L80 3 , P D 63 , P D 63 3 (производства Siti / Италия), редукторов ZA80B , ZA80C , ZA 80B , ZA 80 C , Z A 80B , ZA 80C (производства Tramec / Италия).
