Цилиндрический редуктор DR774
1,5 об/мин ... 4,0 об/мин

Цилиндрический редуктор DR774   Цилиндрический мотор-редуктор DR774-90L/4 и DR774-100L/6 с параллельным выходным валом представляет собой редукторный агрегат с зубчатым, высокоточным исполнением шестереночных ведущих и ведомых колес, заключенных в прочный чугунный литой корпус.
Трансмиссия предлагается с передаточными числами: i=380 ... i=630 .
Передаваемый момент - 3600Нм - 9000Нм.
Подключаемый мотор мощностью - 1,5 кВт.
Радиальные нагрузки на уровне: 60000Н.

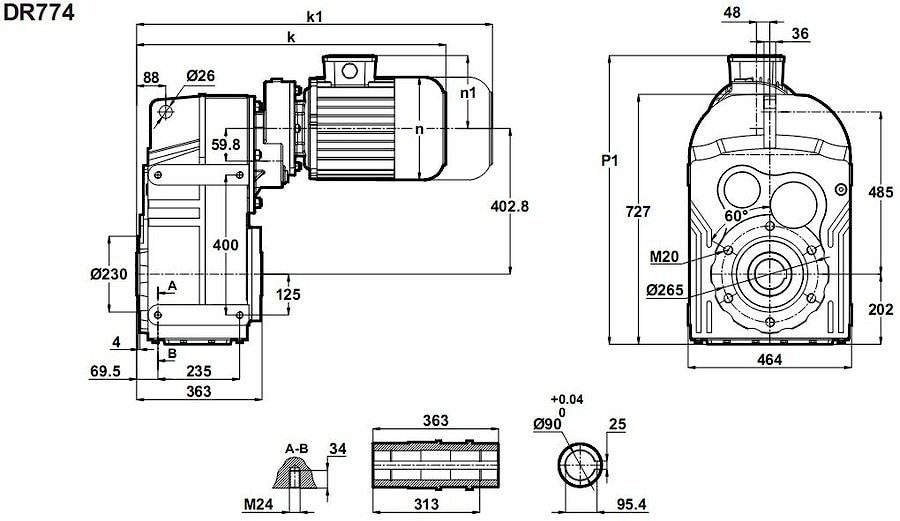

Условное обозначение
Каталог D-series

Обороты на выходном валуКрутящий момент на выходном валуПередаточное числоРадиальные нагрузки на выходной валСервис факторТип редуктораМасса
n2 (об/мин-1)M2 (Нм)iFr (Н)fsm (кг)
1,49243632,92452720,9DR774-100L/6310
1,68277566,21534421,0
1,87148489,64611591,1
2,25942632,92678891,3DR774-90L/4300
2,55321566,21710111,5
2,94595489,64742371,7
3,24113438,10762041,9
3,63618384,72780862,2



Вернуться к выбору мощностей

Мотор редуктор DR774 можно использовать как технический аналог к мотор редуктору SK7282 / 22 и SK7382 /32 / выпускаемых NORD , Германия ; мотор-редуктору F804 / производства Bonfiglioli , Италия.
