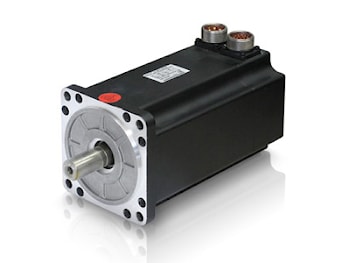

Сервомотор SMH110 и SMH110-B Номинальная мощность - 1250 Вт Момент удержания - 4.4Nm
Номинальная мощность - 1250 Вт
Момент удержания - 4.4Nm
Кабель энкодера ENCCA и ENCCF
Кабель тормозного устройства
Кабель питания для сервопривода
Технические характеристики
| Техническая спецификация | SMH110D-0125-30AA | SMH110D-0125-30AВ | SMH110D-0126-30AA | SMH110D-0126-30AB |
| Параметр | Значение | |||
| Номинальная мощность, РN(W) | 1250 | 1250 | 1260 | 1260 |
| Номинальный момент, TN(Nm) | 4.0 | 4.0 | 4.0 | 4.0 |
| Номинальная скорость, nN(rpm) | 3000 | 3000 | 3000 | 3000 |
| Номинальный ток, IN(A) | 6.5 | 6.5 | 4.3 | 4.3 |
| Максимальный момент, Tm(Nm) | 12 | 12 | 12 | 12 |
| Максимальный ток, Im(A) | 19.5 | 19.5 | 12.9 | 12.9 |
| Момент удержания, Ts(Nm) | 4.4 | 4.4 | 4.4 | 4.4 |
| Ток удержания, Is(A) | 6.82 | 6.82 | 4.73 | 4.73 |
| Сопротивление линия-линия RL(Ω) | 0.8 | 0.8 | 1.83 | 1.83 |
| Индуктивность линия-линия LL(mH) | 6.4 | 6.4 | 13.5 | 13.5 |
| Электрическая постоянная, e(ms) | 7.9 | 7.9 | 7.37 | 7.37 |
| Механическая постоянная, m(ms) | 1.4 | 1.4 | 1.63 | 1.63 |
| Постоянная обратного напряжения, Ke (V/krpm) | 45 | 45 | 64 | 64 |
| Постоянная момента, Kt(Nm/A) | 0.744 | 0.744 | 1.058 | 1.058 |
| Момент инерции ротора, Jm (кг*см2) | 5.8 | 5.85 | 5.8 | 5.85 |
| Число пар полюсов | 4 | 4 | 4 | 4 |
| Нарастания напряжения (кВ/µS) | 8 | 8 | 8 | 8 |
| Степень изоляции | F | F | F | F |
| Максимальное радиальное усилие (Н) | 630 | 630 | 630 | 630 |
| Максимальное осевое усилие (Н) | 315 | 315 | 315 | 315 |
| Вес (кг) | 6.2 | 8.2 | 6.2 | 8.2 |
| Длина мотора (мм) | 168 | 228 | 168 | 228 |
| Определение позиции | Инкрементальный энкодер 2500им/об | |||
| Охлаждение | Закрытый способ, невентилируемый | |||
| Пыле- влаго- защита | IP65 | |||
| Температура | -200C ~ +400C | |||
| Влажность | Не более 90% | |||
| Расположение | Вдали от горючих газов масла и пыли | |||
| Высота | Макс. Высота 4000 м. | |||

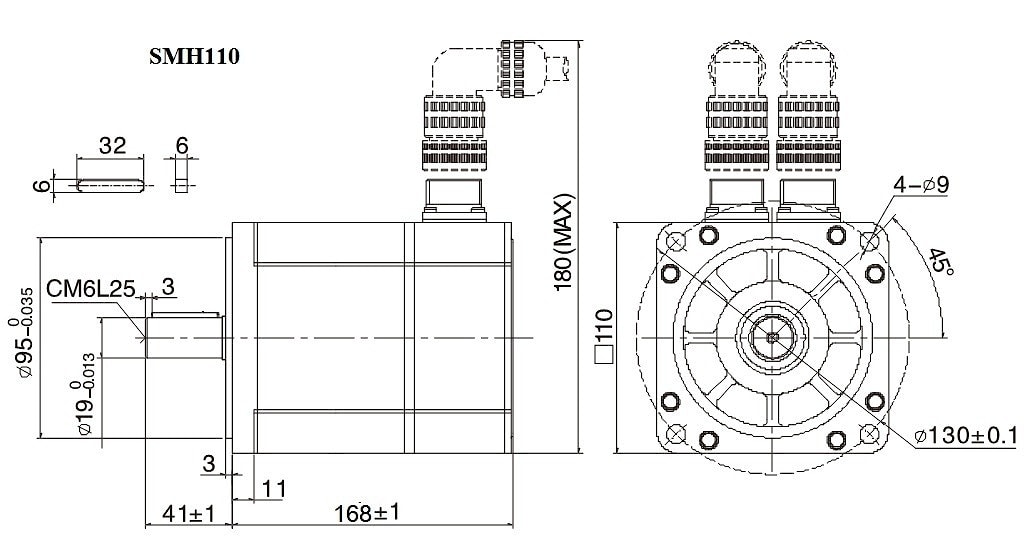

| Стандартное исполнение серводвигателя . |
 |
| Исполнение серводвигателя с тормозом . |
 |

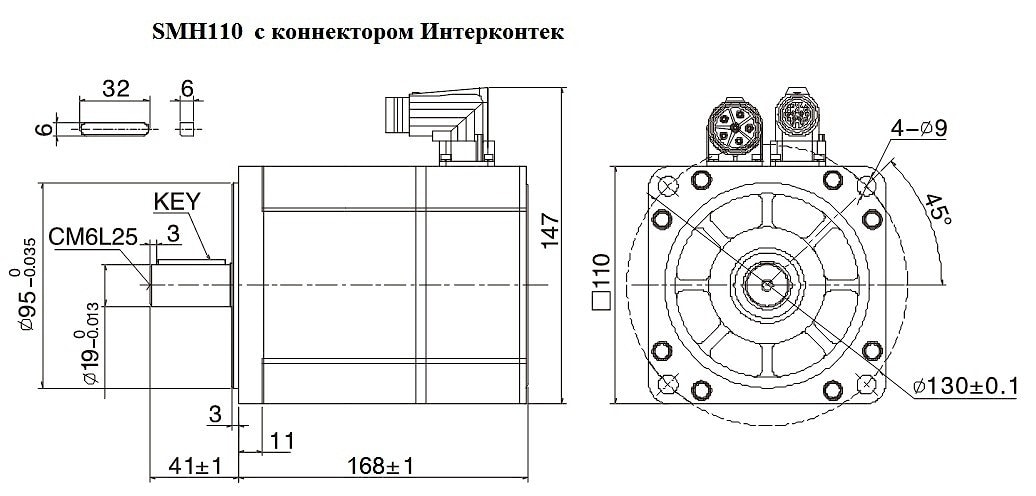

| Исполнение серводвигателя с разъемом Интерконтек . |
 |
