Серводвигатель SMH80 и SME80 , SMH80-B и SME80-B
Номинальная мощность - 750 Вт
Момент удержания - 2.63Nm


Высокотехнолгичные сервомоторы SMH80S-0075-30AA , SMH80S-0075-30AB , SME80S-0075-30AA , SME80S-0075-30AB – универсальные электроприводы переменного тока , предназначенные для точного позиционирования вращения выходного вала во временном разрезе, дистанционном или направленности. Номинальная мощность мотора – 750 Ватт, номинальный момент – 2,4Нм или 24,5 кг*см. Максимально достигаемое крутящее усилие – 7,17Нм, инерционный момент – 1,25Нм ~ 1,36Нм. Допустимое радиальное усилие на выходной вал – 335Н , а аксиальное – 167Н. Взвешенно недорогое приводное решение.
Гарантия – 12 месяцев.

Кабель энкодера ENCCA и ENCCF
Кабель тормозного устройства
Кабель питания для сервопривода

Технические характеристики

Техническая спецификацияSMH80S-0075-30AASMH80S-0075-30ABSME80S-0075-30AASME80S-0075-30AB
ПараметрЗначение
Номинальная мощность, РN(W)750750750750
Номинальный момент, TN(Nm)2.392.392.392.39
Номинальная скорость, nN(rpm)3000300030003000
Номинальный ток, IN(A)3.93.93.93.9
Максимальный момент, Tm(Nm)7.177.177.177.17
Максимальный ток, Im(A)11.711.711.711.7
Момент удержания, Ts(Nm)2.632.632.632.63
Ток удержания, Is(A)4.44.44.294.29
Сопративление линия-линия RL(Ω)1.41.433
Индуктивность линия-линия LL(mH)7.57.516.216.2
Электрическая постоянная, e(ms)5.355.355.45.4
Механическая постоянная, m(ms)0.750.751.491.49
Постоянная обратного напряжения, Ke (V/krpm)40404040
Постоянная момента, Kt(Nm/A)0.6620.6620.6620.662
Момент инерции ротора, Jm (кг*см2)1.361.3851.2551.28
Число пар полюсов3333
Нарастания напряжения (кВ/µS)8888
Степень изоляцииFFFF
Максимальное радиальное усилие (Н)335335335335
Максимальное осевое усилие (Н)167.5167.5167.5167.5
Вес (кг)3.34.02.93.6
Длина мотора (мм)147197132182
Определение позицииИнкрементальный энкодер 2500им/об
ОхлаждениеЗакрытый способ, невентилируемый
ПылевлагозащитаIP65
Температура-200C ~ +400C
ВлажностьНе более 90%
РасположениеВдали от горючих газов масла и пыли
ВысотаМакс. Высота 4000 м.

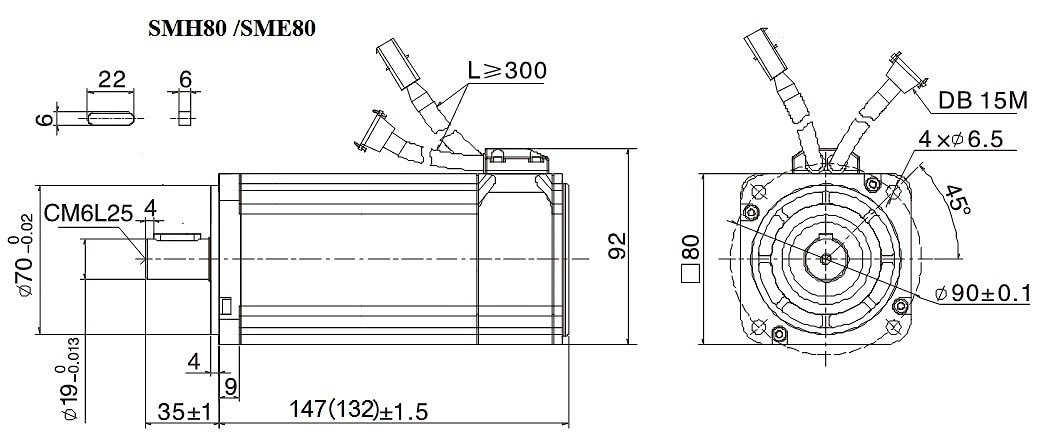

Стандартное исполнение серводвигателя .

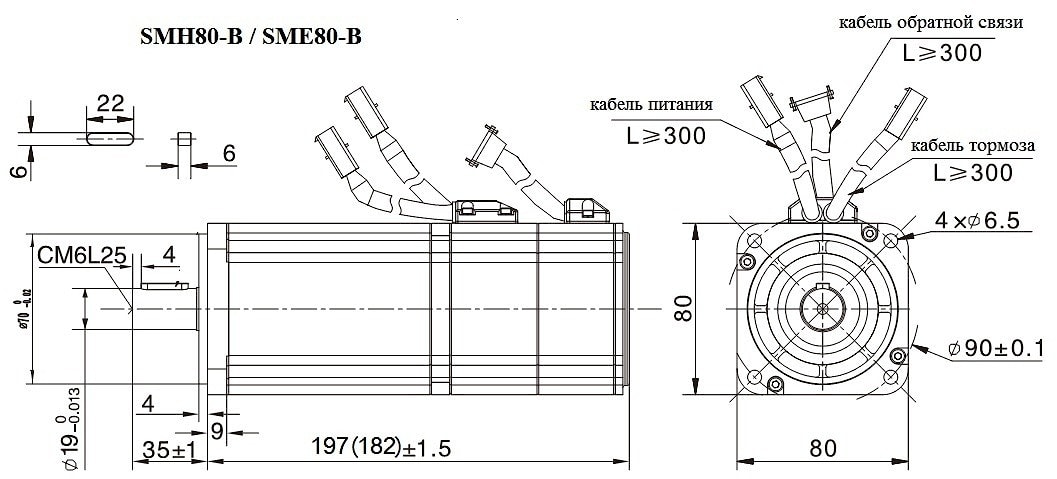

Исполнение серводвигателя с тормозом .

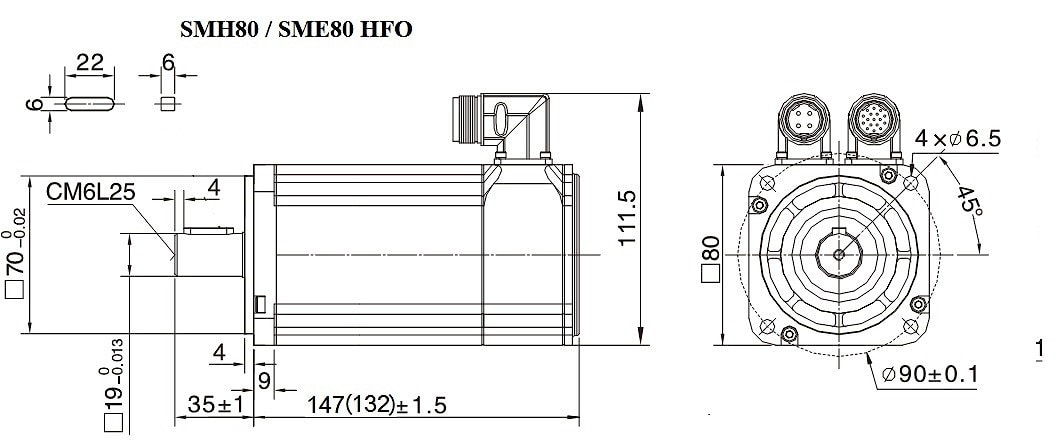

Исполнение серводвигателя с HFO-разъемом .

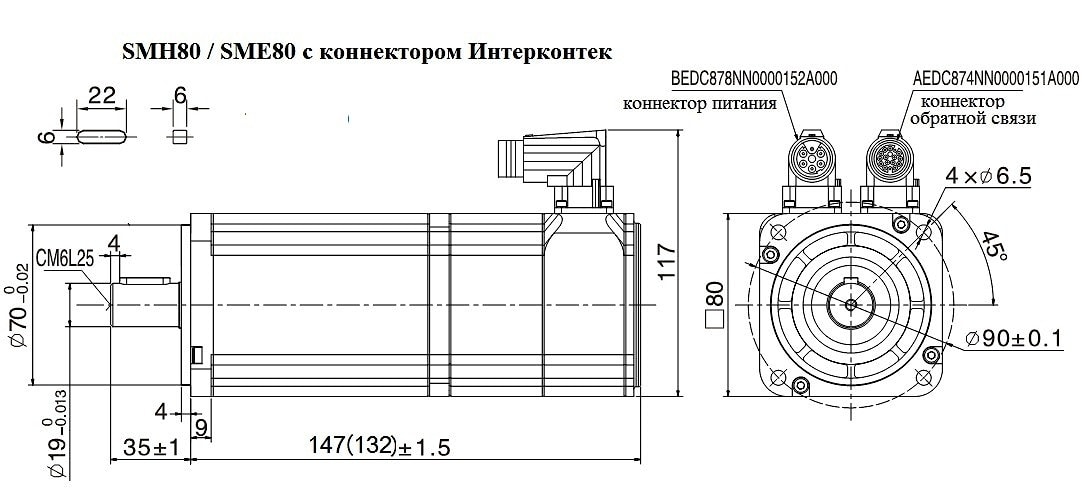

Исполнение серводвигателя с разъемом Интерконтек .
