Серводвигатель SMH60 и SME60 , SMH60-B и SME60-B
Номинальная мощность - 400 Вт
Момент удержания - 1,39Nm


AC серводвигатель SMH60S-0040-30AB и SME60S-0040-30AB (со встроенным устройством торможения) и SMH60S-0040-30AA и SME60S-0040-30AA (без устройства экстренного торможения) – малогабаритные, высокоэффективные электрические моторы с высочайшим позиционированием и точностью вращений. Номинальный крутящий момент электропривода – 1,27Nm , момент на удержание – 1,39Nm , инерционный момент – 0,5Nm , степень защиты – IP65.В стандартной комплектации используется инкрементальный энкодер - 2500 имп/об.

Кабель энкодера ENCCA и ENCCF
Кабель тормозного устройства
Кабель питания для сервопривода

Технические характеристики:

Техническая спецификацияSMH60S-0040-30AASMH60S-0040-30ABSME60S-0040-30AASME60S-0040-30AB
ПараметрЗначение
Номинальная мощность, РN(W)400400400400
Номинальный момент, TN(Nm)1.271.271.271.27
Номинальная скорость, nN(rpm)3000300030003000
Номинальный ток, IN(A)3.13.13.13.1
Максимальный момент, Tm(Nm)3.823.823.823.82
Максимальный ток, Im(A)9.39.39.39.3
Момент удержания, Ts(Nm)1.391.391.391.39
Ток удержания, Is(A)3.383.383.383.38
Сопративление линия-линия RL(Ω)3.523.523.523.52
Индуктивность линия-линия LL(mH)7.87.87.87.8
Электрическая постоянная, e(ms)2.222.222.222.22
Механическая постоянная, m(ms)1.351.351.351.35
Постоянная обратного напряжения, Ke (V/krpm)29292929
Постоянная момента, Kt(Nm/A)0.480.480.480.48
Момент инерции ротора, Jm (кг*см2)0.510.5140.510.514
Число пар полюсов3333
Нарастания напряжения (кВ/µS)8888
Степень изоляцииFFFF
Максимальное радиальное усилие (Н)180180180180
Максимальное осевое усилие (Н)90909090
Вес (кг)1.82.31.82.3
Длина мотора (мм)150189135174
Определение позицииИнкрементальный энкодер 2500им/об
ОхлаждениеЗакрытый способ, невентилируемый
Пыле- влаго- защитаIP65
Температура-200C ~ +400C
ВлажностьНе более 90%
РасположениеВдали от горючих газов масла и пыли
ВысотаМакс. Высота 4000 м.

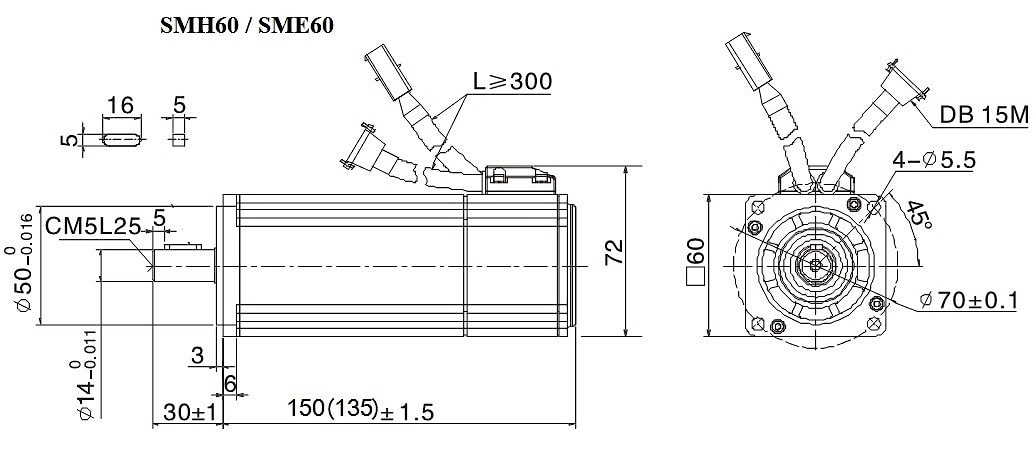

Стандартное исполнение серводвигателя

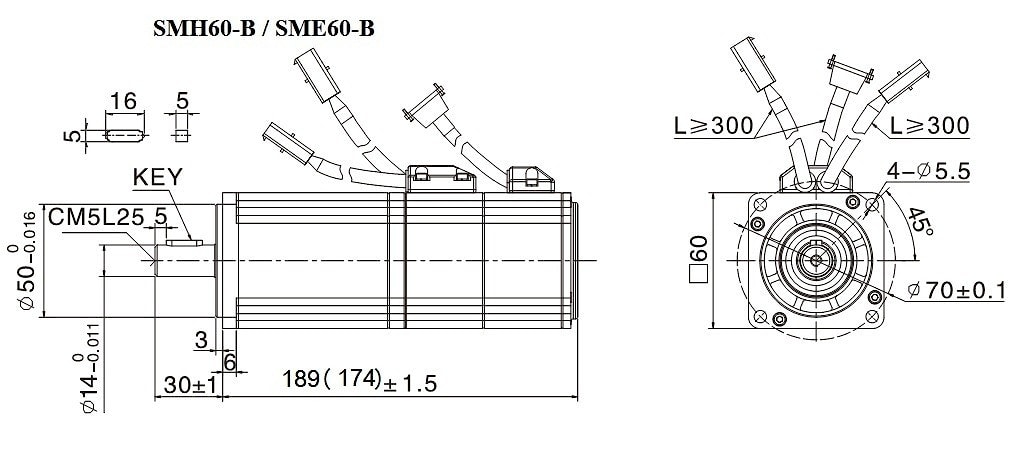

Исполнение серводвигателя с тормозом

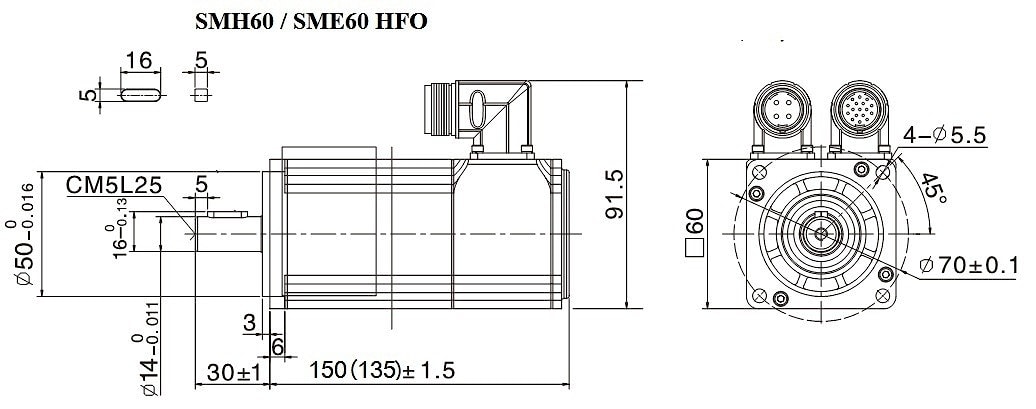

Исполнение серводвигателя с HFO-разъемом

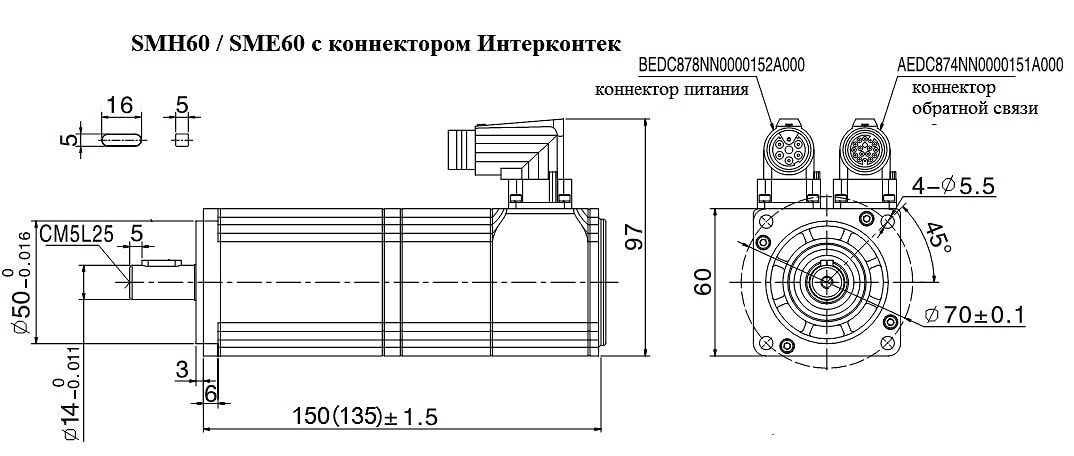

Исполнение серводвигателя с разъемом Интерконтек
